← Röhrenfassung suchenKoaxialsockel 2C39/7289 mit 4 Kontaktflächen
Mechanische Daten, Abbildungen und Referenzen aus dem EnryLab-Archiv.
Technische Eckdaten
- Kennzeichnung
- COAXIAL-2C39-7289
- Kontaktpositionen
- 4
Mechanische Abmessungen
Alle Längenmaße sind in Millimetern angegeben und beschreiben den Röhrensockel mit seinen Stiften. Sie sind keine Durchmesser der Aufnahmebohrungen in der Fassung.
Der Teilkreis verläuft durch die Stiftmitten. Der Stiftabstand ist der geradlinige Abstand zwischen benachbarten Mitten. ≈ kennzeichnet einen aus der Nenngeometrie berechneten Wert, ± eine Toleranz, Klammern die Grenzwerte und ≤ einen Höchstwert.
| Maß | Wert (mm) | Detail |
|---|---|---|
| Philips 2C39A | ||
| Durchmesser des Anodenkontakts | 25,94–26,39 | In der Zeichnung angegebenes MaßDetail ansehen |
| Durchmesser des Gitterkontakts | 16,57–16,96 | In der Zeichnung angegebenes MaßDetail ansehen |
| Durchmesser des Kathodenkontakts | 7,93–8,33 | In der Zeichnung angegebenes MaßDetail ansehen |
| Durchmesser des Heizkontakts | 5,42–5,66 | In der Zeichnung angegebenes MaßDetail ansehen |
| Eimac 7289 | ||
| Durchmesser des Anodenkontakts | 26,035–26,289 | In der Zeichnung angegebenes MaßDetail ansehen |
| Durchmesser des Gitterkontakts | 16,637–16,891 | In der Zeichnung angegebenes MaßDetail ansehen |
| Durchmesser des Kathodenkontakts | 8,001–8,255 | In der Zeichnung angegebenes MaßDetail ansehen |
| Durchmesser des Heizkontakts | 5,4102–5,6642 | In der Zeichnung angegebenes MaßDetail ansehen |
Hintergrund
Die Familie 2C39/7289 verwendet vier konzentrische zylindrische Kontaktflächen mit abgestuften Durchmessern statt eines Stiftrings. Federnde Fingerzangen nehmen Anode, Gitter, Kathode und Heizung auf. Ein Heizungsende ist mit der Kathode verbunden; die elektrischen Funktionen ergeben keine fünf unabhängigen physischen Flächen.
Bei 2C39A ist die Unterseite des Anodenflansches der mechanische Anschlag. Er legt die axiale Lage der Kontaktzonen zur Fassung fest. Maße der männlichen Flächen und Toleranzen der Kontaktzangen bleiben getrennte Daten.
7289/3CX100A5, 2C39A, 2C39WA, 2C39B und Siemens 2C39BA teilen die hier betrachtete Anschlussgeometrie. Eimac bezeichnete 7289 1962 unter den vorgesehenen Bedingungen als Ersatz für 2C39A und verwandte Typen in den meisten Geräten ohne mechanische oder elektrische Änderungen. Das ist keine allgemeine Garantie für jede Schaltung.
7815/3CPN10A5 ist eine Impulsausführung mit geringem Tastverhältnis. Entfernter Kühlkörper und innere Unterschiede ändern die vier beschriebenen unteren Flächen nicht; die Kühlung kann jedoch einen äußeren Kühlkörper erfordern. Gemeinsame Schnittstellen vereinheitlichen keine thermischen Anforderungen.
7855 und 7855KAL erfordern eine getrennte Betrachtung: Ähnliche Durchmesser gleichen unterschiedliche axiale Abstände zum Flansch nicht aus. Ungesicherte Suffixe wie bestimmte /V1-Ausführungen erlauben keine Zuordnung nur nach Namensähnlichkeit. Die Abbildungen zeigen Röhren und männliche Sockel; die Fassungsbauweise wird durch die Kontaktzangenanforderungen bestimmt.
Bei Philips 2C39A betragen die männlichen Kontaktdurchmesser 25,94–26,39 mm für die Anode, 16,57–16,96 mm für das Gitter, 7,93–8,33 mm für die Kathode und 5,42–5,66 mm für die Heizung. Es sind keine Stifte auf einem Kreis, sondern konzentrische Zylinderflächen auf verschiedenen axialen Ebenen.
Eimac 7289 behält eigene Grenzen: 26,035–26,289 mm am Anodenkontakt, 16,637–16,891 mm am Gitter, 8,001–8,255 mm an der Kathode und 5,4102–5,6642 mm an der Heizung. Die Ausführungen bleiben getrennt; kein Bereich wird zur Aufnahme des anderen erweitert.
Für Philips 2C39A sind höchstens 0,5 mm Exzentrizität der Kontaktflächen und möglichst eine Aufnahme durch ausreichend nachgiebige Federkontakte in Koaxialresonatoren vorgesehen. Exzentrizität ist eine eigene geometrische Anforderung neben der Durchmessertoleranz. Durchmesser, axiale Kontaktlängen und Kühlung sind gemeinsam zu betrachten.

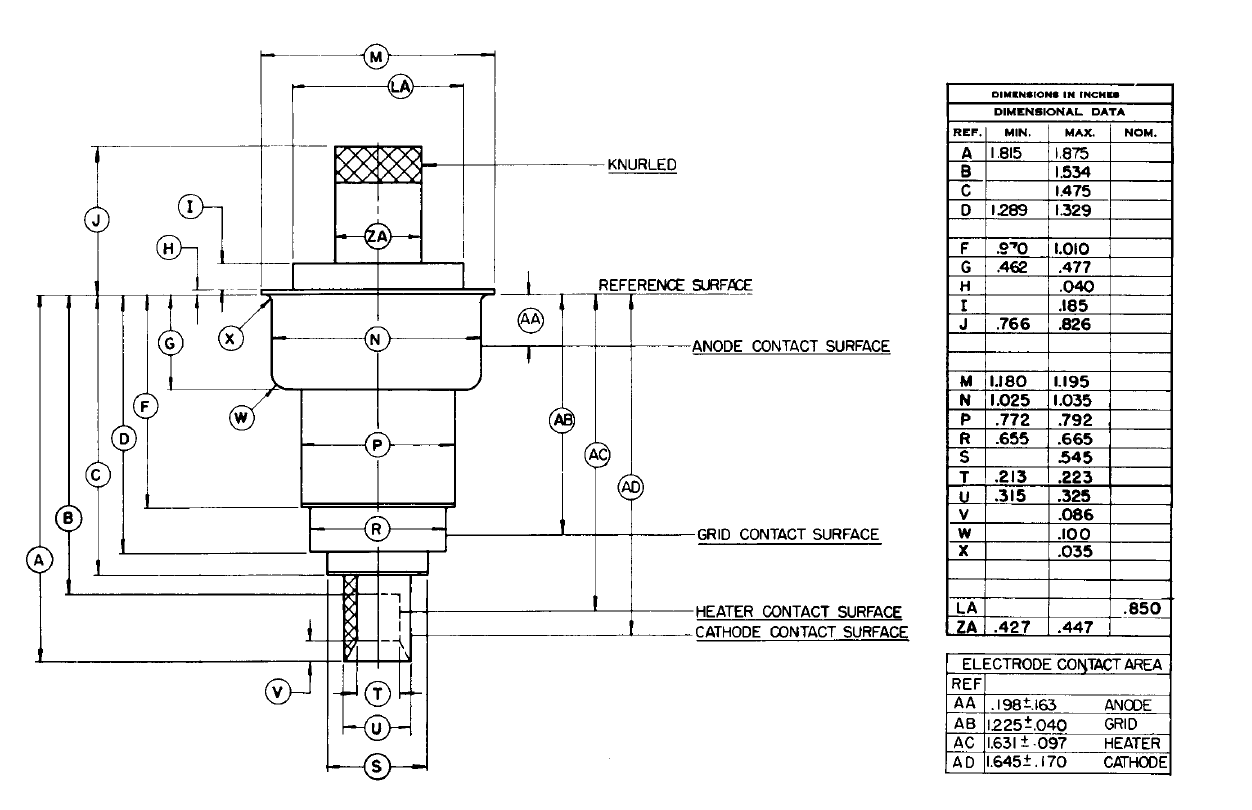

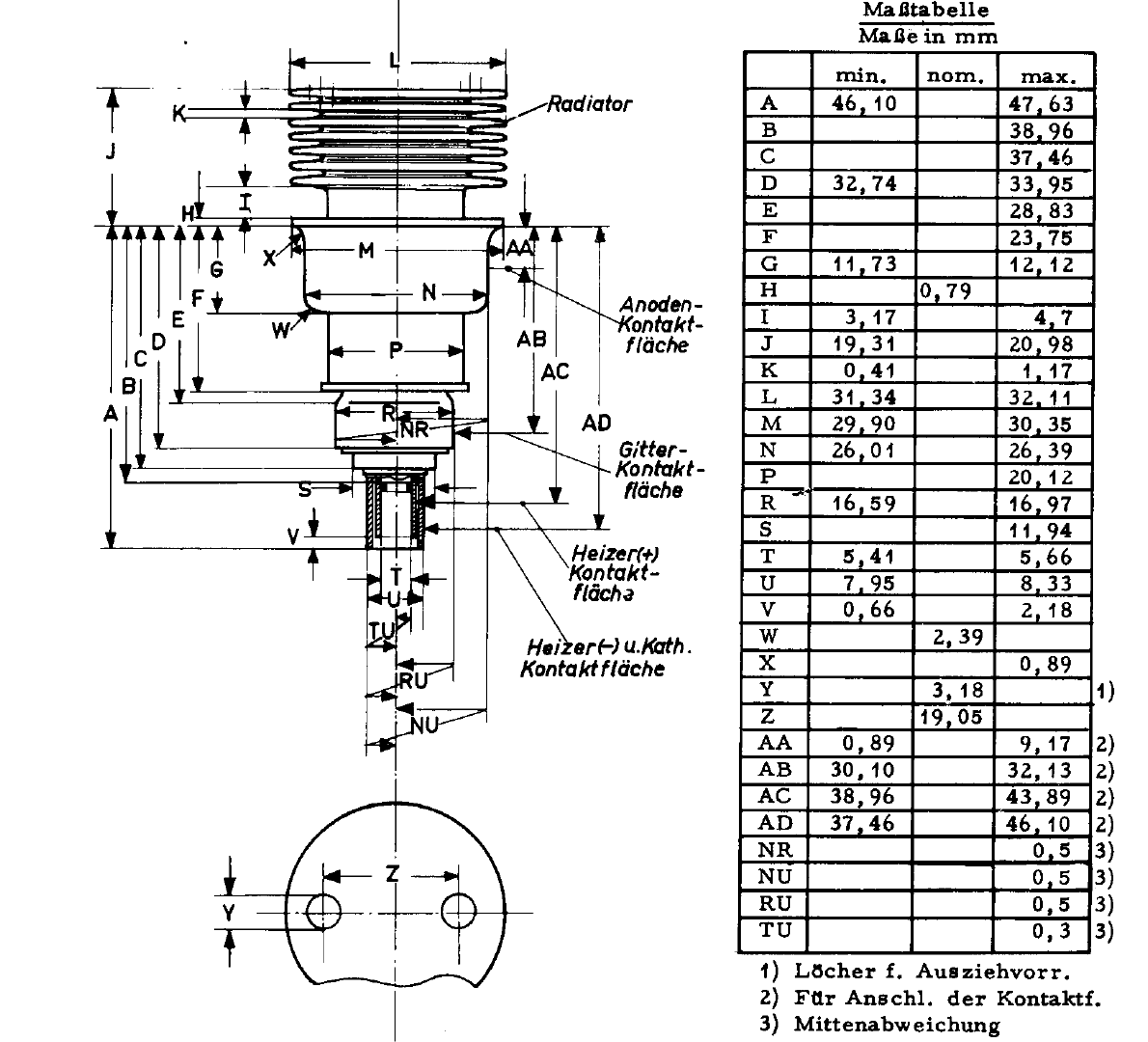

Technische Zeichnungen
Die Zeichnungen zeigen Ausrichtung und Geometrie. Die Links neben den Maßen öffnen das verfügbare Detail.

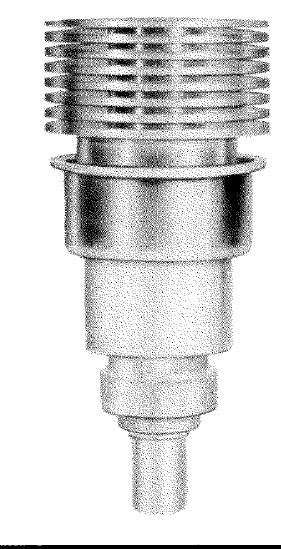

Fotos und Beispiele
Zugeordnete Röhren im Archiv
Verknüpfte Typenbezeichnungen insgesamt: 8
