← Röhrenfassung suchenEdison E27
Mechanische Daten, Abbildungen und Referenzen aus dem EnryLab-Archiv.
Technische Eckdaten
- Kennzeichnung
- EDISON-E27
- Kontaktpositionen
- Nicht verfügbar
Mechanische Abmessungen
Alle Längenmaße sind in Millimetern angegeben und beschreiben den Röhrensockel mit seinen Stiften. Sie sind keine Durchmesser der Aufnahmebohrungen in der Fassung.
Der Teilkreis verläuft durch die Stiftmitten. Der Stiftabstand ist der geradlinige Abstand zwischen benachbarten Mitten. ≈ kennzeichnet einen aus der Nenngeometrie berechneten Wert, ± eine Toleranz, Klammern die Grenzwerte und ≤ einen Höchstwert.
| Maß | Wert (mm) | Detail |
|---|---|---|
| Abgebildeter E27-Sockel | ||
| Höhe des Sockelkörpers | 27 ± 0,5 | In der Zeichnung angegebenes MaßDetail ansehen |
Hintergrund
Edison E27 ist eine Schraubverbindung, kein Stiftkreis. Männlicher Sockel, weibliche Gewindeaufnahme und Befestigung des Körpers am Gerät sind getrennte Teile, die beim Maßvergleich einzeln zu erkennen sind.
Der männliche E27-Anschluss ist mit IEC 60061-1, Blatt 7004-21 bezeichnet, die Fassung mit IEC 60061-2, Blatt 7005-20. Die Codes kennzeichnen unterschiedliche Verbindungsteile und ersetzen nicht die Prüfung der konkreten Profile und Toleranzen.
Der gezeigte Sockel ist axial mit 27 ±0,5 mm bemaßt, entsprechend 26,5 bis 27,5 mm. Dies ist eine Länge, keine Toleranz des Gewindedurchmessers. Ein Gewindeprofil wird nicht aus Bildpixeln abgeleitet. Stiftdurchmesser und Kontaktteilkreis bleiben leer, weil diese Felder das System nicht beschreiben.
BJB 22.328-E27 ist ein Beispiel einer Kunststofffassung zum Einschnappen. Maße ihrer Montageöffnung sind von der Sockelaufnahme getrennt und bestimmen keine universelle Geometrie aller E27-Röhrenfassungen.
E26 und E27 bleiben eigenständige Familien. Ähnliche Namen und Ansichten belegen keine automatische Gleichwertigkeit. Auch das Gewinde zur Befestigung der Fassung am Träger unterscheidet sich vom Röhrenaufnahmegewinde. Die Auswahl erfordert die Prüfung elektrischer Bedingungen und tatsächlicher Passung.

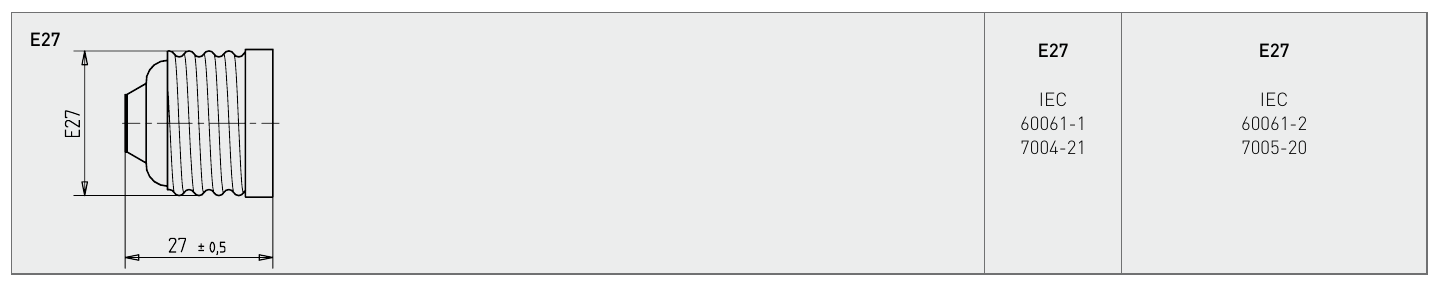

Technische Zeichnungen
Die Zeichnungen zeigen Ausrichtung und Geometrie. Die Links neben den Maßen öffnen das verfügbare Detail.
Fotos und Beispiele
Für diese Röhrenfassung sind noch keine Fotos verfügbar.
Zugeordnete Röhren im Archiv
Verknüpfte Typenbezeichnungen insgesamt: 426
