ARCHIVO TÉCNICO · ZÓCALOS
← Buscar un zócaloZócalo Acorn de 7 contactos radiales
Datos mecánicos, imágenes y referencias disponibles en el archivo EnryLab.
Datos esenciales
- Código de referencia
- ACORN-RADIAL-7
- Posiciones de contacto
- 7
Dimensiones mecánicas
Todas las cotas lineales se expresan en milímetros y corresponden a la base macho de la válvula. No son los diámetros de los orificios del zócalo.
El círculo de pines pasa por sus centros. La distancia entre ejes se mide en línea recta entre centros adyacentes. ≈ indica un valor calculado a partir de la geometría nominal; ± indica una tolerancia, los paréntesis muestran los límites y ≤ indica un máximo.
| Parámetro | Valor (mm) | Detalle |
|---|---|---|
| Base de la válvula | ||
| Diámetro de las patillas | 1.0414 (0.9906–1.1176) | Cota indicada en el dibujoVer detalle |
| Diámetro entre los extremos de los pines radiales | 27.78125 ± 1.5875 | Cota indicada en el dibujoVer detalle |
| Longitud máxima del tramo sin estañar de los pines | ≤ 1.5875 | Cota indicada en el dibujoVer detalle |
| Diámetro del círculo de referencia de los contactos radiales del zócalo | 23.8252 | Cota indicada en el dibujoVer detalle |
Más información
Esta familia Acorn tiene siete contactos que sobresalen radialmente del anillo. Es la construcción de las 6F4, 6L4 y 6Q4: siete indica los puntos del anillo, no la suma de cinco contactos laterales y dos conexiones en los extremos.
El zócalo XLA de National Company, disponible ya en octubre de 1945, sujetaba los contactos de la 6F4 tras insertarla y girarla. La construcción de siete contactos en el anillo sigue diferenciada de los Acorn de cinco contactos radiales con terminales independientes.
XLA es un ejemplo comercial: que un producto pueda admitir varias configuraciones no hace idénticas todas las bases que recibe. Tampoco debe interpretarse el diámetro total del zócalo fotografiado como diámetro de la corona de contactos.
Las 6F4, 6L4 y 6Q4 son triodos con siete patillas en el anillo. En los Acorn de cinco contactos radiales, algunos terminales pueden estar en los extremos del tubo; esa distribución distinta debe mantenerse aunque el total de conexiones parezca similar.
Los terminales radiales tienen un diámetro nominal de 1,0414 mm, con límites de 0,9906 a 1,1176 mm. La dimensión diametral entre sus extremos es de 27,78125 ±1,5875 mm. La parte sin estañar de cada terminal no debe superar 1,5875 mm.
El círculo de referencia sobre el que actúan las tomas radiales tiene un diámetro de 23,8252 mm. Es una cota de contacto lateral, distinta del diámetro exterior entre puntas. Para el zócalo se exige un espacio diametral libre entre muelles de al menos 21,59 mm; el dibujo distingue además las desviaciones admisibles de los terminales respecto de su posición ideal.

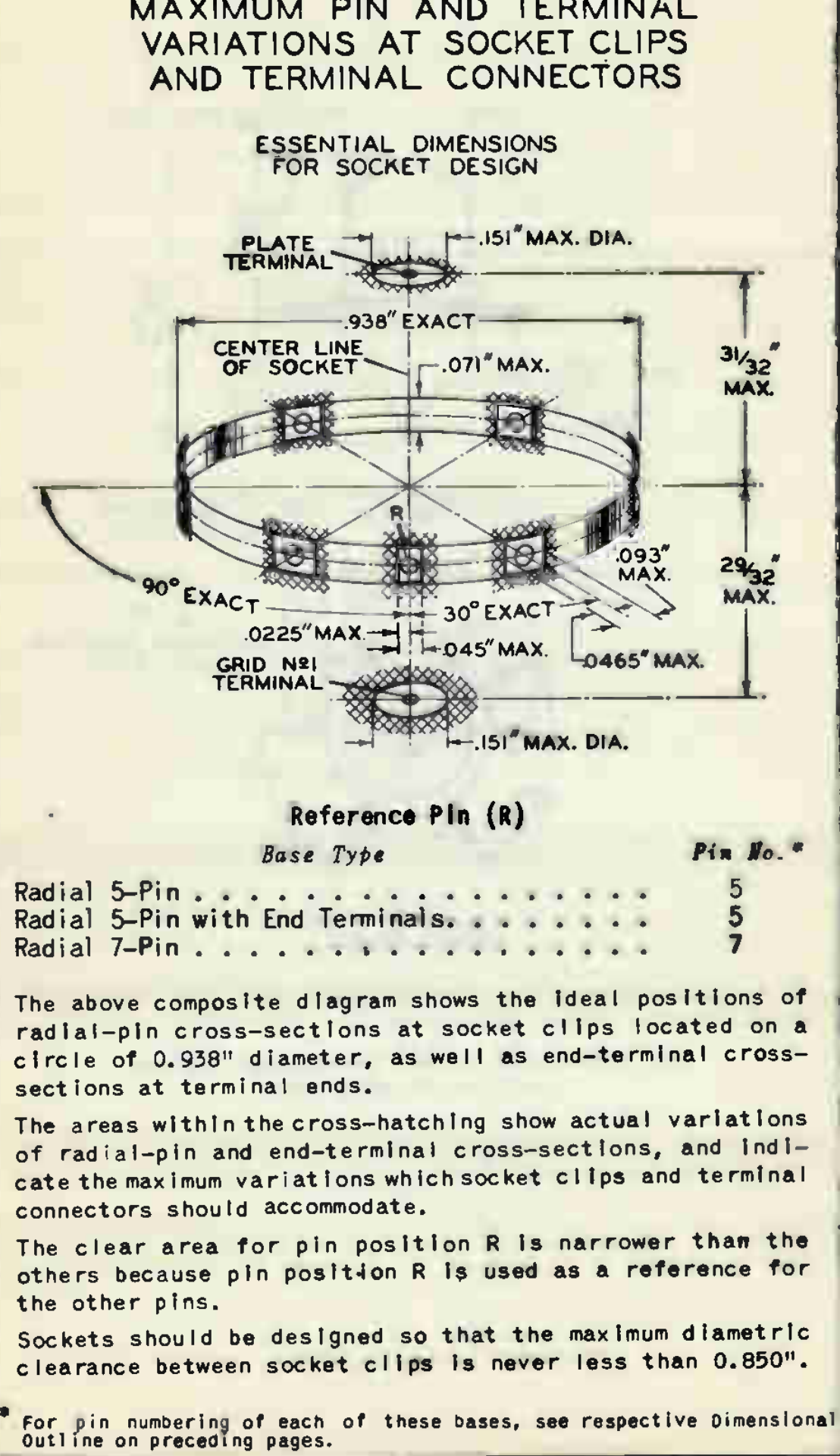

Dibujos técnicos
Los dibujos muestran la orientación y la geometría. Los enlaces junto a las cotas abren el detalle disponible.
Fotos y ejemplos
Todavía no hay fotos disponibles para este zócalo.
Válvulas relacionadas en el archivo
Total de denominaciones vinculadas: 2
