← Buscar un zócaloZócalo americano UV grande de bayoneta y 4 contactos
Datos mecánicos, imágenes y referencias disponibles en el archivo EnryLab.
Datos esenciales
- Código de referencia
- US-LARGE-UV4-BAYONET
- Posiciones de contacto
- 4
Dimensiones mecánicas
Cotas del zócalo receptor, en milímetros. Cada grupo indica el modelo y la versión. Las dimensiones del cuerpo y de las fijaciones no corresponden a los contactos de la válvula.
| Parámetro | Valor (mm) | Detalle |
|---|---|---|
| General Radio 156 | ||
| Dimensiones totalesDimensiones en el orden indicado; ejes no especificados. | 63.5 × 63.5 × 44.45 | Cota indicada en el textoVer detalle |
| Zócalo receptor: modelo no identificado | ||
| Diámetro exterior del zócalo | 40 | Cota indicada en el textoVer detalle 1Ver ejemplar 2 |
| Altura del zócalo | 40 | Cota indicada en el textoVer detalle 1Ver ejemplar 2 |
Detalles de las medidas
Las cotas de la tabla están convertidas a milímetros; el detalle conserva las unidades originales.
Más información
La familia UV grande americana recibe cuatro contactos inferiores y utiliza una guía de bayoneta para retener y orientar la base. El tetón lateral de bloqueo es un elemento mecánico distinto de los cuatro puntos de contacto.
El zócalo General Radio 156, disponible ya en 1924–1925, utilizaba cuatro contactos elásticos y una guía metálica para UV200, UV201A, UV202 y WD12. En 1928 la gama incluía también el pequeño 299 para UV199, el 349 para UX y el 438 para UY. Los adaptadores y soportes antivibratorios eran accesorios independientes.
En 1921, el receptor RCA UR542 estaba destinado a UV200, UV201, UV202 y UV216, mientras que el mayor UT541 servía para otras válvulas. Un mismo zócalo podía aceptar tipos distintos sin que toda base americana de cuatro conexiones perteneciera a la familia UV.
El 156 también admite determinadas bases UX. Es una capacidad del producto, no una prueba de que todos los zócalos UV y UX sean idénticos. Por ello, la UV199 pequeña, la WD11 y las familias Western Electric con referencias propias conservan descripciones separadas.
La designación 199 también exige atención: algunas versiones comerciales se declaran expresamente Large Base o Navy y utilizan la UV grande, mientras que otras pertenecen a la familia UV199 pequeña. La tensión de filamento y la equivalencia eléctrica no bastan para distinguirlas; hay que comprobar la construcción concreta de la base.
Las siglas UV se han interpretado como Unit Vacuum tube base. El paso de la base UV americana de cuatro patillas a la UX4 comenzó a finales de 1925, sin que desaparecieran a la vez todas las construcciones UV. Existían zócalos capaces de recibir varias versiones, cada uno con sus limitaciones.
El General Radio 156 de 1928 tiene tres dimensiones totales de 63,5 ×63,5 ×44,45 mm, conservadas en el orden indicado sin asignar ejes no especificados. Los muelles de bronce fosforoso contactan con los lados de las patillas; el pequeño 299 lo hace por el fondo.
Otra versión del zócalo tiene 40 mm de diámetro exterior y 40 mm de altura. Estos valores se mantienen separados de los del General Radio 156: el cuerpo del receptor puede variar sin definir una tolerancia universal de acoplamiento.
La numeración tiene una particularidad importante: las convenciones UV no son uniformes al relacionar el conteo con el tetón lateral. El paso a UX también cambia la referencia. Orientar correctamente la bayoneta no basta para trasladar conexiones entre convenciones; debe comprobarse el patillaje de la válvula concreta.
Dibujos técnicos
Los dibujos muestran la orientación y la geometría. Los enlaces junto a las cotas abren el detalle disponible.
Todavía no hay dibujos técnicos disponibles para este zócalo.

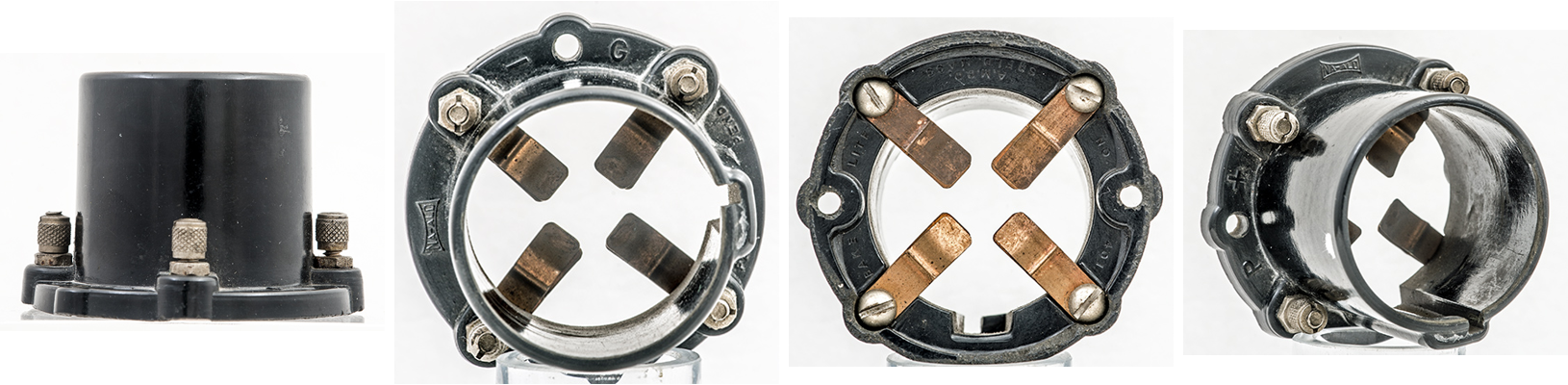

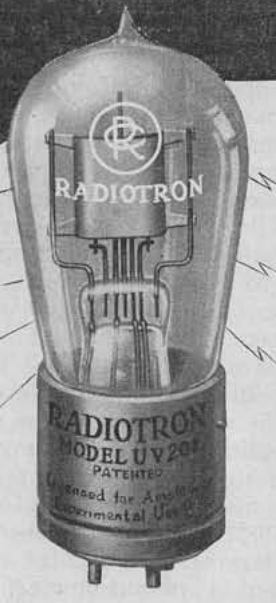

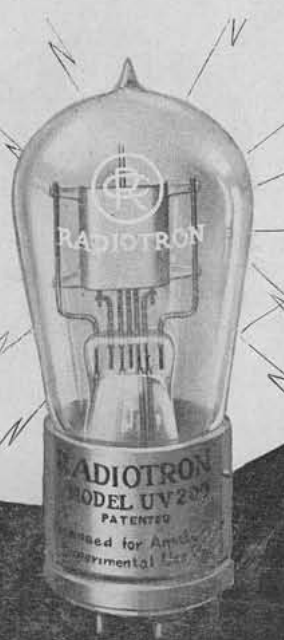

Fotos y ejemplos
Válvulas relacionadas en el archivo
Total de denominaciones vinculadas: 66
