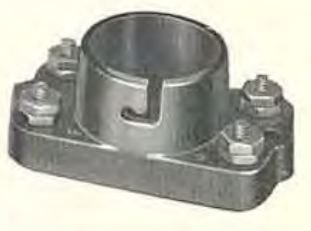

← Buscar un zócaloZócalo americano UV-199 pequeño de bayoneta
Datos mecánicos, imágenes y referencias disponibles en el archivo EnryLab.
Datos esenciales
- Código de referencia
- UV199-SMALL-BAYONET
- Posiciones de contacto
- 4
Dimensiones mecánicas
Cotas del zócalo receptor, en milímetros. Cada grupo indica el modelo y la versión. Las dimensiones del cuerpo y de las fijaciones no corresponden a los contactos de la válvula.
| Parámetro | Valor (mm) | Detalle |
|---|---|---|
| General Radio 299 | ||
| Dimensiones totalesDimensiones en el orden indicado; ejes no especificados. | 60.325 × 34.925 × 25.4 | Cota indicada en el textoVer detalle |
Detalles de las medidas
Las cotas de la tabla están convertidas a milímetros; el detalle conserva las unidades originales.
Más información
El UV199 pequeño es un receptor de cuatro contactos con retención de bayoneta, distinto de la familia UV grande. Un ejemplo de 1928 es el zócalo General Radio 299 para UV199, con cuatro contactos elásticos.
El General Radio 299 pertenece a la familia pequeña, separada de los zócalos para bases grandes. El número 299 identifica ese producto, no todos los zócalos de función parecida.
El número 199 de una válvula no siempre identifica la misma construcción inferior: también existen versiones Large Base y Navy. Para el UV199 pequeño importan la base real, la geometría del receptor y el modelo exacto, sin deducir el acoplamiento de una relación eléctrica genérica con otras válvulas 199.
El General Radio Type 299 tiene tres dimensiones totales de 60,325 ×34,925 ×25,4 mm. Son cotas del producto hembra, no diámetros de contactos, del círculo de patillas ni del cuerpo de la válvula. Se conservan en el orden indicado; no se especifican los ejes.
En el Type 299, un muelle múltiple establece contacto con el fondo de las cuatro patillas. Otros receptores utilizan muelles que actúan sobre sus lados. Deben considerarse conjuntamente la forma de retención y la superficie de contacto.
La serie General Radio de 1928 empleaba piezas de baquelita moldeada y piezas metálicas niqueladas, salvo los terminales de soldadura, estañados. Ese acabado corresponde a aquellos productos y no es obligatorio en todos los receptores UV199.
Una curiosidad comercial del General Radio Type 299 de 1928 es su código telegráfico de pedido STORY; el artículo costaba 35 centavos de dólar. El código no es un nombre alternativo de la base. El producto 156 para bases UV o UX grandes sigue separado del pequeño 299.
