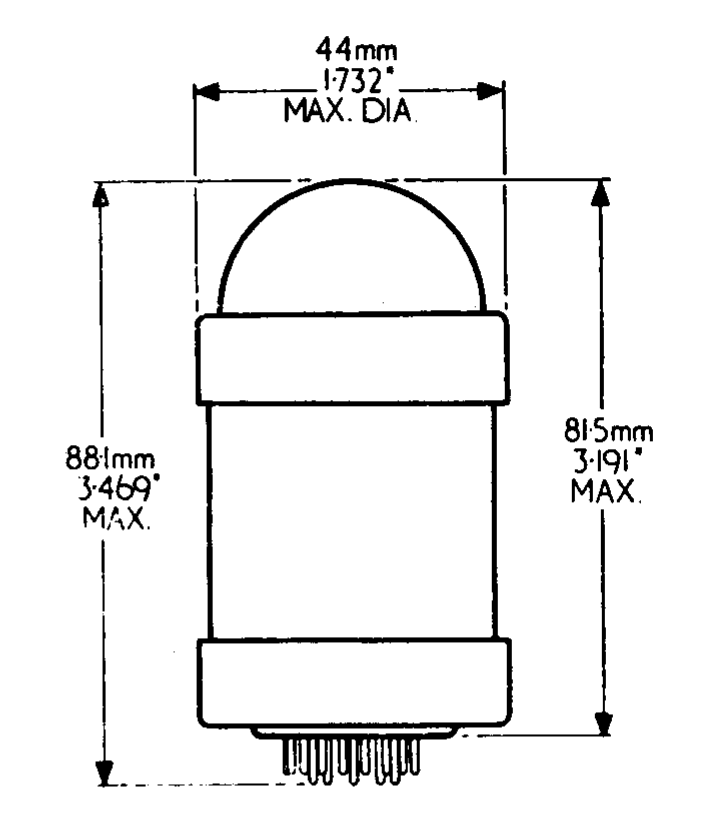

Support à 26 contacts pour tube à commutation de faisceau (B26A)

Le B26A possède vingt-six contacts physiques sur deux cercles concentriques. La numérotation atteint 27, mais la position 18 est absente. Lire le dernier numéro comme le total des broches serait erroné.

Sur l'ETL VS10G, la broche 11 ne doit pas être raccordée, mais elle est physiquement présente. Une consigne de câblage ne supprime pas la position mécanique du support.

Cette construction concerne des tubes commutant le faisceau entre différentes positions. La vue du culot identifie les cercles et leur orientation. Fonctionnement et affectation des connexions doivent être vérifiés pour le tube précis, non déduits du seul nombre de positions.

Deux cercles concentriques rassemblent de nombreuses connexions sans réduire la disposition à une seule circonférence. L'absence de 18 et le numéro 27 doivent être lus ensemble pour reconnaître les vingt-six broches réelles.

Une position physiquement présente marquée comme non raccordable exige toujours un logement dans le support. La broche 11 du VS10G reste donc comptée. Aucune cote vérifiée de diamètre, longueur ou entraxe des broches des deux cercles n'est disponible ici.
