← Rechercher un supportInterface Philips/Mullard à 14 contacts pour tubes cathodiques tout verre
Données mécaniques, images et références disponibles dans les archives EnryLab.
Caractéristiques principales
- Référence
- PHILIPS-ALLGLASS-CRT14
- Positions de contact
- 14
Dimensions mécaniques
Cotes du support de lampe femelle, en millimètres. Le modèle et la version sont précisés pour chaque groupe. Les dimensions du corps et des fixations ne sont pas celles des contacts de la lampe.
| Paramètre | Valeur (mm) | Détail |
|---|---|---|
| Support de lampe : modèle non identifié | ||
| Diamètre extérieur du support | 32 | Cote indiquée sur le dessinVoir le détail |
| Diamètre extérieur de la partie inférieure | 30,5 | Cote indiquée sur le dessinVoir le détail |
| Hauteur du support | 10,2 (10,2–10,5) | Cote indiquée sur le dessinVoir le détail |
Pour aller plus loin
Cette famille reçoit des culots de CRT tout verre à quatorze contacts. Le support 55566 utilisé avec le D7-190GH en est un exemple ; encombrement et fixations appartiennent à chaque produit récepteur.

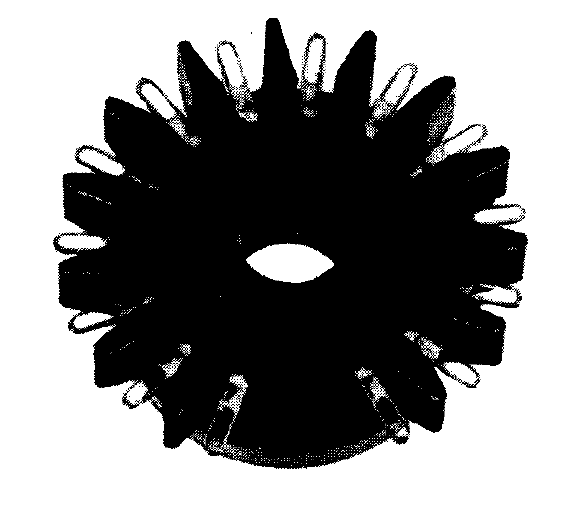

Le 55566 possède un corps isolant moulé, quatorze contacts à fourche dorés avec œillets de raccordement et une ouverture centrale circulaire. Les dimensions extérieures et de montage sont celles de ce composant précis.
L’ouverture centrale diffère des ouvertures détrompées des 55594 et 55595 pour B12-246. Le B14G et le Diheptal moulé B14A exigent aussi des descriptions séparées : les termes génériques quatorze broches ou U14 ne suffisent pas à choisir le support.
Le modèle 55566 mesure 32 mm de diamètre en haut et 30,5 mm dans sa partie inférieure. La hauteur représentée est de 10,2 mm, avec une augmentation admise jusqu’à 0,3 mm. Fourches dorées et œillets appartiennent à la construction du support femelle.
L’encombrement incluant les œillets diffère de celui du corps isolant. Il ne décrit pas le cercle des centres des broches du tube. L’identification exige de comparer les quatorze contacts réels et l’ouverture centrale circulaire, en plus des dimensions du composant de montage.
Dessins techniques
Les dessins montrent l’orientation et la géométrie. Les liens à côté des cotes ouvrent le détail disponible.
Photos et exemples
Tubes associés dans les archives
Nombre total de désignations associées : 6
