← Rechercher un supportInterface spéciale Sargrove-Tungsram UA55 à 9 contacts
Données mécaniques, images et références disponibles dans les archives EnryLab.
Caractéristiques principales
- Référence
- SARGROVE-UA55-9
- Positions de contact
- 9
Dimensions mécaniques
Toutes les cotes linéaires sont en millimètres et décrivent le culot mâle du tube. Elles ne correspondent pas aux diamètres des alvéoles du support.
Le cercle des broches passe par leurs centres. L’entraxe est la distance en ligne droite entre deux centres voisins. ≈ indique une valeur calculée à partir de la géométrie nominale ; ± indique une tolérance, les parenthèses donnent les limites et ≤ indique un maximum.
| Paramètre | Valeur (mm) | Détail |
|---|---|---|
| Culot de la lampe | ||
| Diamètre des broches | 1 | Cote indiquée dans le texteVoir le détail |
| Longueur des broches | 6,35 | Cote indiquée dans le texteVoir le détail |
| Diamètre du cercle des centres des broches | 17,4625 | Cote indiquée dans le texteVoir le détail |

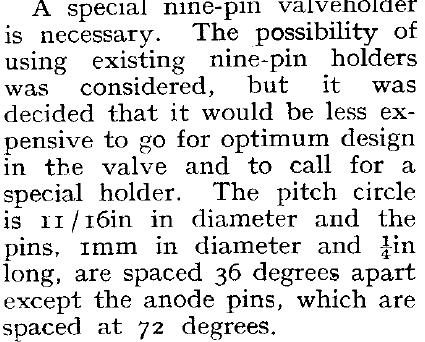

Détails des cotes
Les cotes du tableau sont converties en millimètres ; le détail conserve les unités d’origine.
Pour aller plus loin
La construction Sargrove-Tungsram UA55 à neuf contacts utilisait déjà un support dédié en décembre 1947.
Le culot mâle possède des broches de 1 mm de diamètre et de 6,35 mm de longueur sur un cercle de 17,4625 mm. Le pas angulaire ordinaire est de 36 degrés, avec 72 degrés entre les broches d’anode. Ces cotes décrivent la partie qui entre dans le support, séparément des tolérances des contacts femelles.
La ressemblance avec des constructions ultérieures à neuf broches ne prouve pas une identité avec le Novar B9E. L’identification exige de comparer l’interface précise de l’UA55.
L’UA55 fut conçue pour réduire le coût des tubes des récepteurs réalisés selon le système ECME. Deux tétrodes à faisceau partagent la cathode et permettent différents usages dans les étages du récepteur, de la conversion de fréquence à l’amplification et à la sortie audio, dans les conditions prévues.
Le choix d’un support spécial était délibéré : plutôt que d’adapter le tube à un support à neuf broches existant, la priorité allait à l’optimisation du tube et du coût total. Un cercle des centres presque identique à celui d’autres familles ne rend pas les culots identiques.
Dessins techniques
Les dessins montrent l’orientation et la géométrie. Les liens à côté des cotes ouvrent le détail disponible.
Aucun dessin technique n’est encore disponible pour ce support.

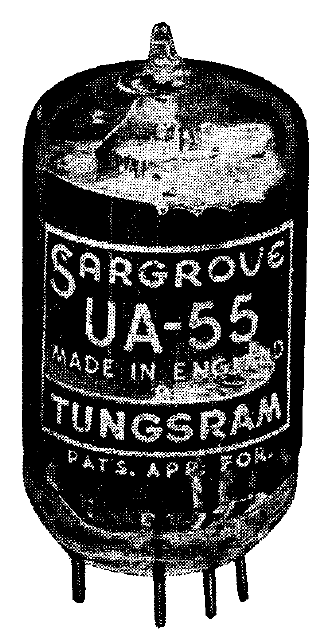

Photos et exemples
Tubes associés dans les archives
Nombre total de désignations associées : 1
