← Rechercher un supportCulot à baïonnette polarisé Sylvania 1B46/1B47, ergots décalés
Données mécaniques, images et références disponibles dans les archives EnryLab.
Caractéristiques principales
- Référence
- SYLVANIA-B15-STAGGERED
- Positions de contact
- 2
Dimensions mécaniques
Toutes les cotes linéaires sont en millimètres et décrivent le culot mâle du tube. Elles ne correspondent pas aux diamètres des alvéoles du support.
Le cercle des broches passe par leurs centres. L’entraxe est la distance en ligne droite entre deux centres voisins. ≈ indique une valeur calculée à partir de la géométrie nominale ; ± indique une tolérance, les parenthèses donnent les limites et ≤ indique un maximum.
| Paramètre | Valeur (mm) | Détail |
|---|---|---|
| Culot de la lampe | ||
| Diamètre du corps du culot | ≤ 16,002 | Cote indiquée sur le dessinVoir le détail |
| Entraxe de la paire latérale | 6,7818 | Cote indiquée sur le dessinVoir le détail |
| Décalage axial entre les ergots de baïonnette | 3,175 | Cote indiquée sur le dessinVoir le détail |
Pour aller plus loin
Les Sylvania 1B46 et 1B47 utilisent une baïonnette à deux contacts de fond et ergots latéraux à des hauteurs différentes. Ce décalage axial polarise l'insertion et constitue un repère décisif pour le support.
Les niveaux des ergots sont séparés de 3,175 mm et les contacts inférieurs de 6,7818 mm. Le diamètre maximal de l'enveloppe du culot est de 16,002 mm ; la limite de 14,986 mm concerne l'enveloppe supérieure du tube. Ces cotes mâles restent distinctes des tolérances du support femelle.
Deux contacts de fond ne suffisent pas à identifier une baïonnette dont les ergots sont au même niveau. La désignation moderne BAY15d n'est pas attribuée par simple ressemblance ; spécifications et tolérances devraient être comparées. Le décalage reste explicite dans la description.
La différence de hauteur empêche de décrire le culot comme une baïonnette symétrique ordinaire. Les contacts inférieurs restent distincts de la retenue ; l'orientation détermine la connexion atteignant chaque logement.
Sur le 1B46, les connexions inférieures sont l'anode et la cathode ; le 1B47 conserve sa qualification de baïonnette à double contact. Les encombrements de l'enveloppe supérieure et du culot inférieur doivent être distingués lors des comparaisons.

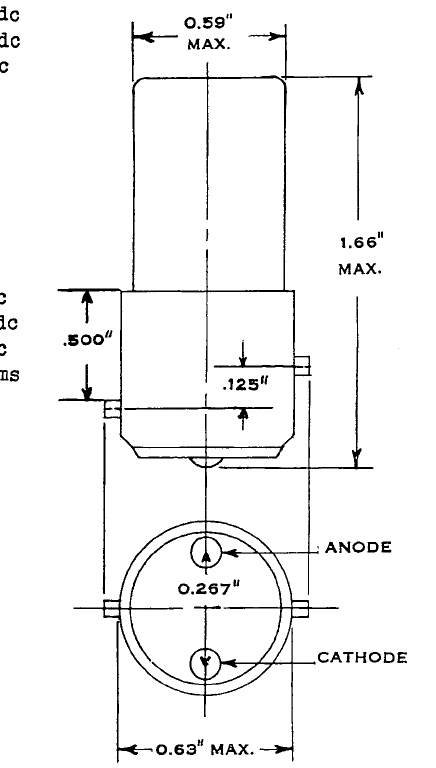

Dessins techniques
Les dessins montrent l’orientation et la géométrie. Les liens à côté des cotes ouvrent le détail disponible.
Photos et exemples
Aucune photo n’est encore disponible pour ce support.
Tubes associés dans les archives
Nombre total de désignations associées : 2
