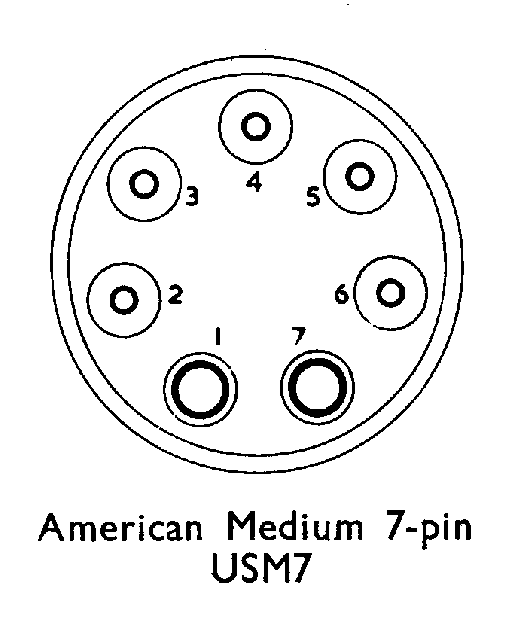

Américain Medium à 7 broches

La version américaine Medium à sept contacts possède cinq petites broches et deux plus grandes ; ses dessins documentés restent séparés.

Le dessin A indique un cercle de 21,717 mm, cinq broches de 3,175 mm et deux de 3,9624 mm ; la longueur représentée est de 12,7 mm. Ces valeurs sont converties des cotes d’origine en pouces. Le diamètre maximal du corps est de 34,9758 mm, distinct du cercle des contacts.

Le dessin B indique un cercle de 21,7 mm, cinq broches de 3,2 mm, deux de 4 mm et une longueur de 14 mm. Certaines différences peuvent venir d’arrondis métriques, mais celle de longueur n’est ni effacée ni transformée en tolérance commune. Le tableau conserve les deux séries comme dessins A et B.

La séquence angulaire par rapport aux positions diffère également : les deux dessins utilisent des intervalles de 51 et 52 degrés, mais pas avec la même répartition face aux numéros. Aucun entraxe unique n’est imposé, ni les numérotations automatiquement superposées. Convention de vue et variante précise doivent accompagner la comparaison.

Medium est la construction américaine à cercle de contacts plus grand que Small ; toutes deux figurent sous UX7 sans perdre leur distinction mécanique. Le PE06/40E en est un exemple. Fonctions électriques et conditions d’emploi restent propres au tube.

Les mesures concernent le culot mâle représenté. L’encombrement maximal du corps, indiqué séparément, n’est ni le cercle des broches ni l’extérieur de tous les supports femelles. Small, Medium et Giant ne doivent pas être réunis sur le seul nombre sept ou une désignation UX7 sans précision.
