Байонетный патрон BA15d с двумя донными контактами

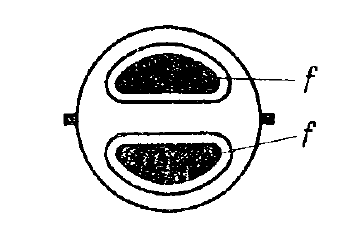

BA15d этого семейства принимает два контакта на дне цоколя. Боковые байонетные штифты задают положение и фиксацию, не являясь дополнительными электрическими выводами панели.

В системе RFT штыревой цоколь Lampensockel сопрягается с Fassung BA15d. KA561dVI использует BA15d/26 по TGL200-8103; KA560dVI, KA562dVI и KA563dVI также имеют панель BA15d. У K50A — цоколь BA15d/19.

Верхний анодный соединитель отделён от нижней панели. Общее B15 или похожая форма колпачка не приравнивают BA15s, цоколи со смещёнными штифтами и другие байонеты к этому интерфейсу. Число и расположение контактов рассматривают вместе с фиксацией.

KA560dVI и KA561dVI — диоды с благородным газом для генерации микроволнового шума, с оксидным катодом прямого накала. Два нижних контакта питают накал, анод выведен наверх. Это пример применения осветительного цоколя в электронной лампе.

BA15d/26 и BA15d/19 обозначают разные исполнения цоколя. Диаметр длинной оболочки и общая высота не являются размерами байонета и не используются как диаметр цоколя или расстояние нижних контактов.

BA15d/17, BA15d/19 и BA15d/21 имеют номинальный диаметр колпачка 15 mm и высоты соответственно 17, 19 и 21 mm. Размеры разделены по исполнениям: они не назначают высоту 19 mm варианту BA15d/26 длинных выпрямительных ламп.

Номинальный диаметр колпачка не равен диаметру нижнего штырька. Должны совпадать и уровень, и угловое положение боковых штифтов. BAY15d со смещёнными штифтами сохраняет отдельное обозначение.
