← Найти панелькуЕвропейский 7-штырьковый цоколь гексода (C7A)
Механические данные, изображения и справочные материалы из архива EnryLab.
Основные характеристики
- Обозначение
- EUROPEAN-C7A
- Число контактных позиций
- 7
Механические размеры
Все линейные размеры приведены в миллиметрах и относятся к цоколю лампы со штырьками, а не к отверстиям ламповой панельки.
Окружность расположения штырьков проходит через их центры. Межосевое расстояние измеряется по прямой между соседними центрами. ≈ обозначает расчёт по номинальной геометрии, ± — допуск, скобки — предельные значения, ≤ — максимум.
Межосевые расстояния контактов неодинаковы. Наборы размеров и варианты показаны раздельно.
| Параметр | Значение (мм) | Подробности |
|---|---|---|
| Цоколь лампы · Набор размеров 1 | ||
| Диаметр окружности центров штырьков | 24 | Размер указан на чертежеПосмотреть деталь |
| Цоколь лампы · Набор размеров 2 | ||
| Диаметр штырьков | 3 | Размер указан на чертежеПосмотреть деталь |
| Цоколь лампы · Набор размеров 3 | ||
| Диаметр штырьков | 3,2 | Размер указан на чертежеПосмотреть деталь |
| Длина штырьков | 17 | Размер указан на чертежеПосмотреть деталь |
| Цоколь лампы · Набор размеров 4 | ||
| Межосевое расстояние в секторе 40° | ≈ 8,208 | Расчётное значениеПосмотреть деталь |
| Межосевое расстояние в секторе 60° | ≈ 12 | Расчётное значениеПосмотреть деталь |
Подробнее
Европейский C7A имеет семь неравномерно расположенных штырьков. Чертежи показывают три интервала по 40 градусов и четыре по 60 градусов. Они составляют полный круг, но единого шага нет. Более тесная группа помогает определить семейство.
Диаметр окружности центров — 24 мм. Расчётные номинальные расстояния по прямой составляют около 8,208 мм для секторов 40 градусов и 12 мм для секторов 60 градусов. Это два разных расстояния. Единая величина, полученная делением 360 градусов на семь, не описывает чертёж.
Есть виды со штырьками 3 мм и другие со штырьками 3,2 мм длиной 17 мм. Диаметры сохраняются раздельно, их разность не превращается в допуск. Неуказанные пределы не дополняются значениями другого семейства.
Асимметрия помогает распознаванию, но не задаёт электрических функций выводов. Историческая связь с гексодами также не определяет общую цоколёвку всех ламп семейства.
Британский B7, B7G, Septar и американские семиконтактные цоколи сохраняют самостоятельность. Для поиска лампы по цоколю полезны окружность, угловые группы и диаметры с привязкой к чертежу. Одного числа семь недостаточно. Габариты панельки и баллона остаются дополнительными сведениями конкретной конструкции.

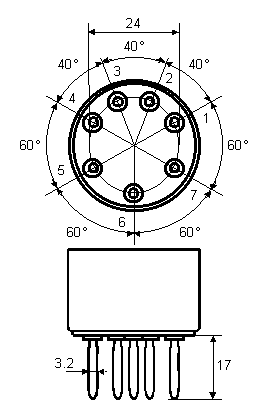

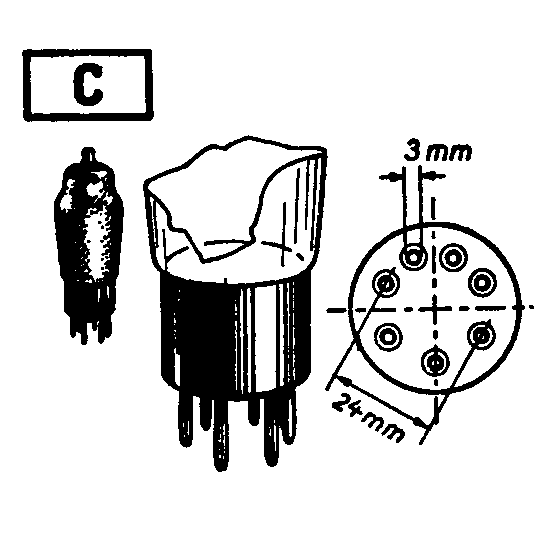

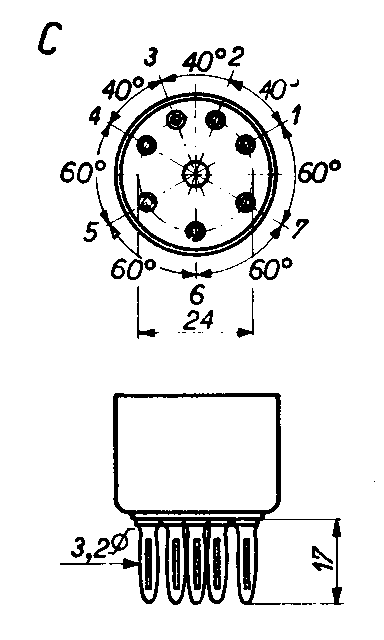

Технические чертежи
Чертежи показывают ориентацию и геометрию. Ссылки рядом с размерами открывают доступный фрагмент.

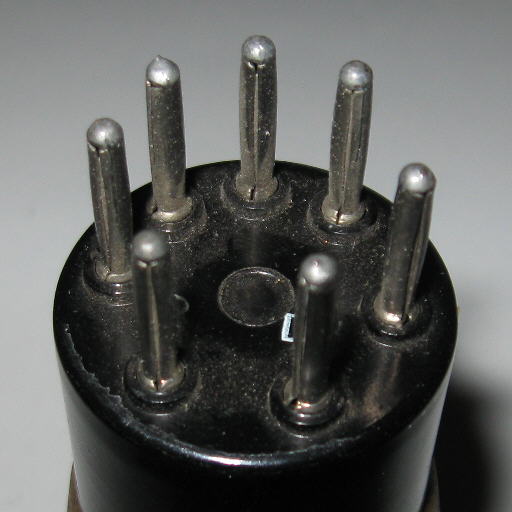

Фотографии и примеры
