← Найти панелькуСредний байонетный цоколь Western Electric, ключ 90° (100L/100R)
Механические данные, изображения и справочные материалы из архива EnryLab.
Основные характеристики
- Обозначение
- WE-MEDIUM-BAYONET-90
- Число контактных позиций
- 4
Механические размеры
Все линейные размеры приведены в миллиметрах и относятся к цоколю лампы со штырьками, а не к отверстиям ламповой панельки.
Окружность расположения штырьков проходит через их центры. Межосевое расстояние измеряется по прямой между соседними центрами. ≈ обозначает расчёт по номинальной геометрии, ± — допуск, скобки — предельные значения, ≤ — максимум.
| Параметр | Значение (мм) | Подробности |
|---|---|---|
| Цоколь лампы | ||
| Межосевое расстояние боковой пары | 11,1125 | Размер указан на чертежеПосмотреть деталь |
| Межосевое расстояние осевой пары | 11,1125 | Размер указан на чертежеПосмотреть деталь |
| Диаметр корпуса цоколя | 34,8488 ± 0,2032 | Размер указан на чертежеПосмотреть деталь |
Подробнее
Конструкция Western Electric с панелями 100L и 100R включает четыре торцевых контакта и байонет с ориентиром 90 градусов. Пример применения — 101D.
101J, 101F, 102D, 102F и 102G также используют 100L/100R с указанными контактами и ориентацией. Боковой фиксатор отделён от четырёх электрических контактов.
Семейство 205D/205E с ориентиром 50 градусов требует отдельного описания. Соответствие другим UV нужно доказывать, а не выводить из слова «байонет». При этом разделение описаний не доказывает универсальной несовместимости.
Размеры штырьков и ориентация чертежа относятся к штыревой части. 100L и 100R — изделия для этого сопряжения, а не универсальные названия всех четырёхконтактных панелей.

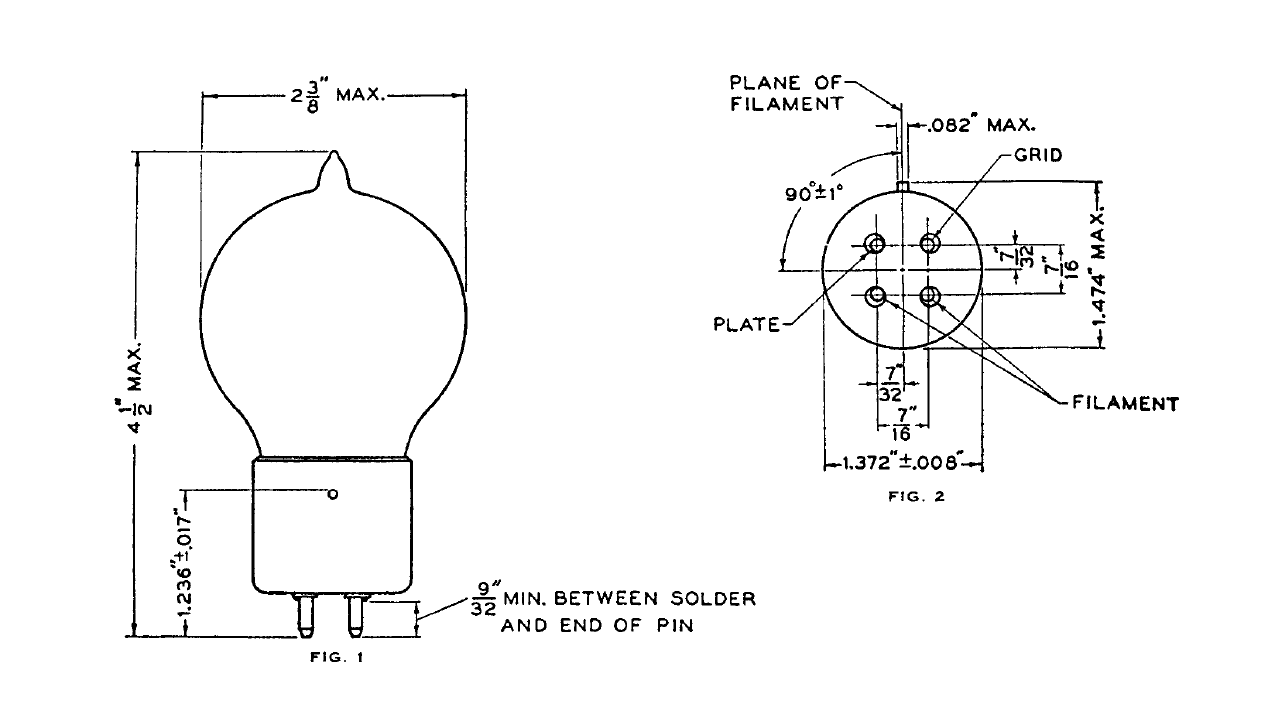

У Western Electric 101D четыре торцевых контакта образуют квадрат с горизонтальным и вертикальным межцентровым расстоянием 11,1125 mm. Диаметр корпуса — 34,8488 ±0,2032 mm. Боковой ориентир расположен под 90 ±1 градус; он входит в байонетное сопряжение и не является пятым нижним контактом.
Чертёж 101D также различает плоскость нити накала, позиции сетки, анода и двух выводов накала. Эти сведения относятся к конкретному типу. Совпадение механической схемы не позволяет переносить электрическое назначение каждого вывода на все лампы семейства.
Расстояние от припоя до конца контакта — отдельное требование, не равное свободной длине штырька. Контакты работают торцами, поэтому форму опоры и байонетную фиксацию нужно рассматривать вместе с квадратом центров.

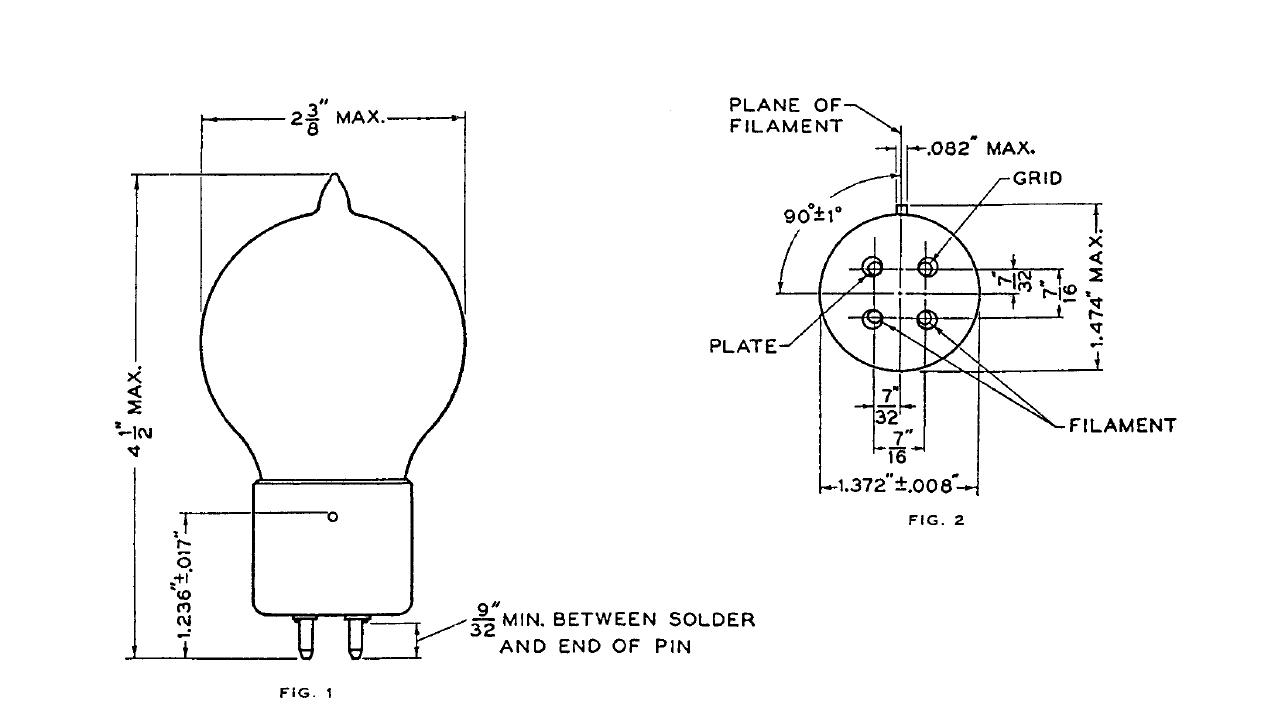

Технические чертежи
Чертежи показывают ориентацию и геометрию. Ссылки рядом с размерами открывают доступный фрагмент.
Фотографии и примеры
Связанные лампы в архиве
Всего связанных обозначений: 6
