Eimac 特种九位置管座（七个引脚触点及环形触点）

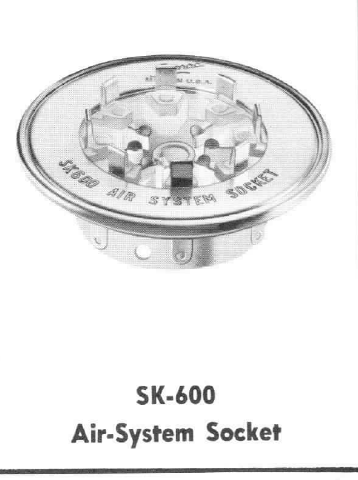

SK-600是用于高频功率管的Eimac管座，其接口不只是引脚环圈。它有七个引脚接点、中央控制栅连接及环形帘栅接点。环圈的八个弹性指片构成一个环形接点，不是八个独立电气端子。

5号位置不接触。公底座可能在该处有引脚，但没有对应母接点。因此Special nine-pin商品名不代表九个普通外围插孔全部使用。阳极连接仍独立。

SK-600将四个偶数编号阴极接点并联，降低连接电感的影响。内置2700 ±500 pF帘栅旁路电容采用镀银云母介质，额定直流电压400 V。这些属于该型号，不适用于所有带环管座。

本体为镀银黄铜，引脚接点和帘栅指片为经热处理的镀银铍铜。绝缘体为聚三氟氯乙烯。可安装于机架、隔板或同轴系统；风冷需要时配陶瓷导风筒SK-606。

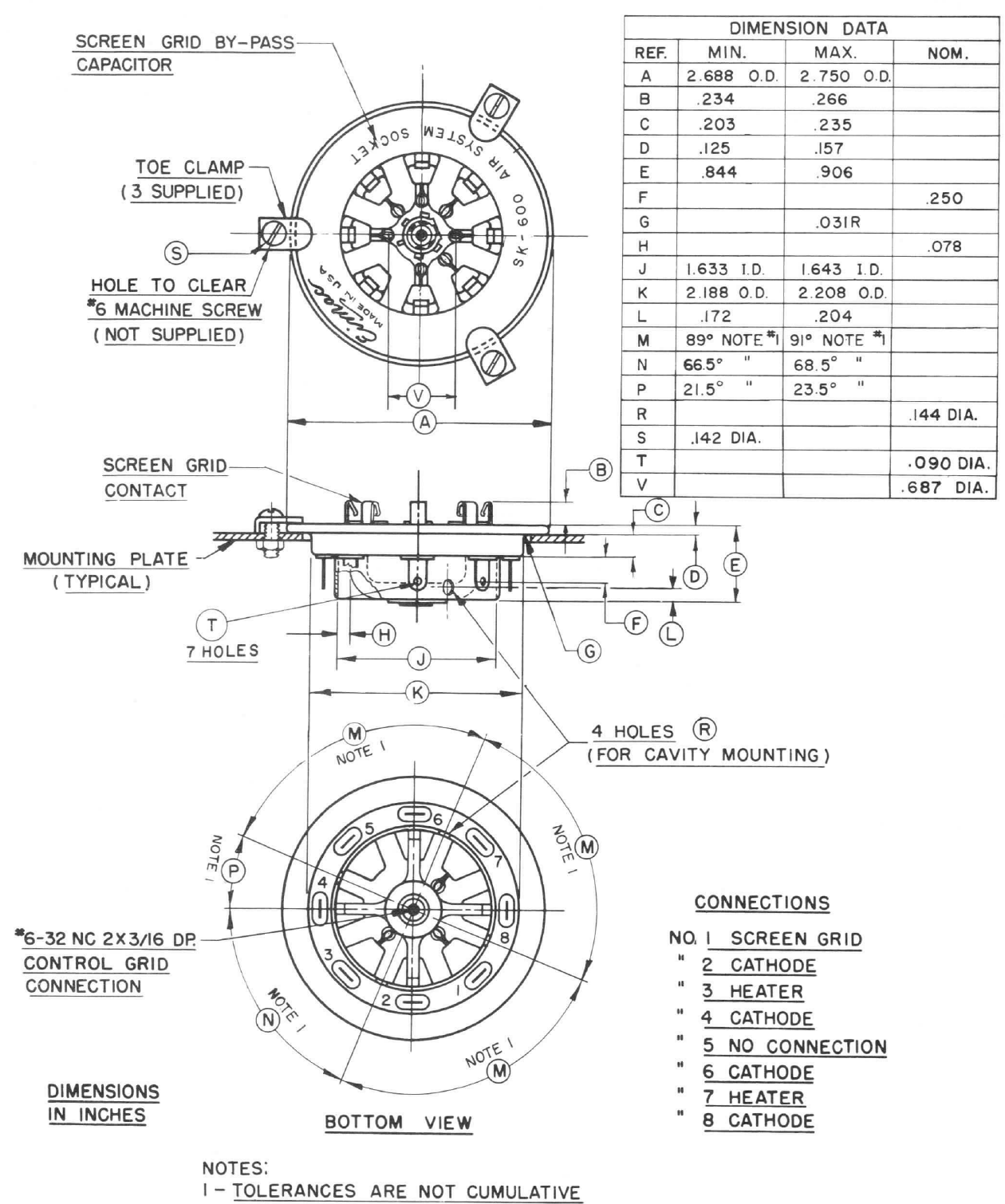

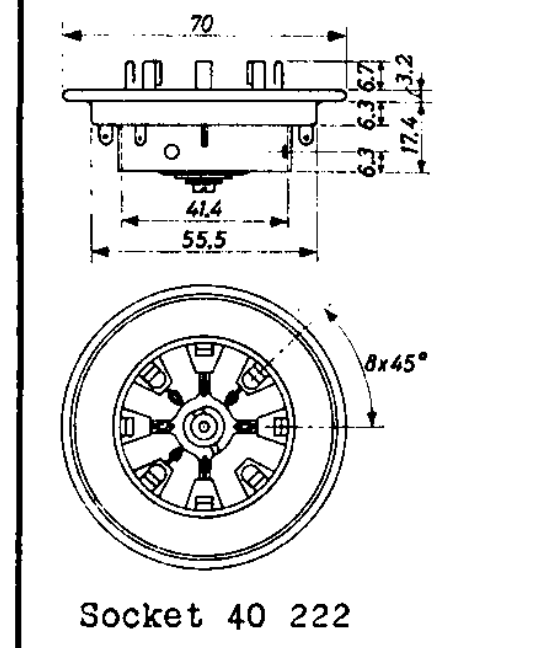

规定机架开口57.15 mm。本体外径68.2752—69.85 mm；下段外径55.5752—56.0832 mm、内径41.4782—41.7322 mm。七个接收孔标注2.286 mm，这是母零件尺寸，不是电子管引脚直径。

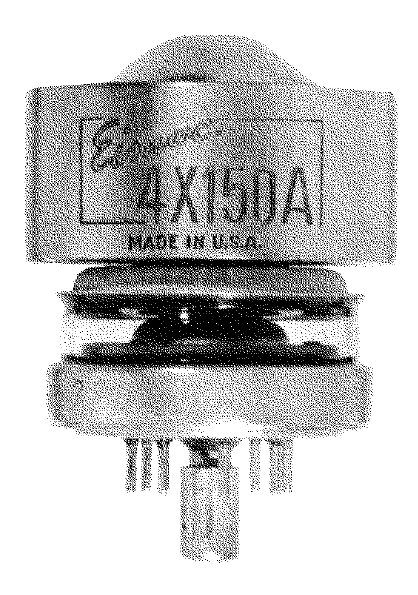

适用型号包括接口相符版本的4X150A、4X150D、4X250B和4CX250B。无法握持管体时，可用SK-604A辅助插拔。冷却、安装和接线仍须核对具体管型。
