Telefunken RL2T2 五侧触点接口

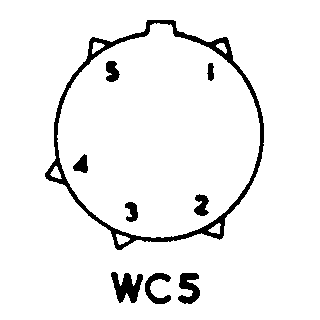

Telefunken RL2T2设有五个径向侧接点，使用库存编号为1671的管座。

1944年为RL2T2指定的管座是Patronenfassung T1671。电子管连同管座的最大尺寸描述的是整个安装组件，而不是接触面的配合公差。

与其他电子管共用支承件或法兰，并不能证明接点配置相同。RL2P3及其他系列仍应分开；普通B5底座的引脚向下伸出，也不同于这种侧面接触结构。

RL2T2是用于输出级和发射工作的直热式氧化物阴极三极管。五个连接点分布在结构上部的侧面，细长的管体还便于拿取和装入管座。

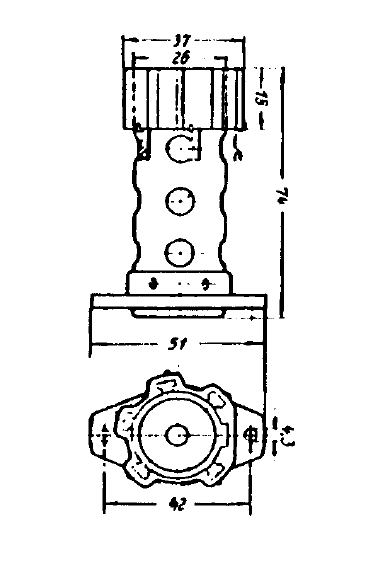

1671管座的标称高度为74 mm，上部外径为37 mm，上开口直径为26 mm。上缘高15 mm。法兰外廓尺寸为51 mm，安装孔中心距为42 mm，孔径为4.3 mm。

这些尺寸属于采用模塑材料制成的1671母管座，应与电子管装入后的整体外廓区分；它们尚未给出五个公接触面的尺寸。
