Decal (B10B)

Il B10B fu introdotto da Philips/Mullard per il doppio pentodo tutto vetro PFL200 e impiegato nei televisori dalla metà degli anni Sessanta. La PFL200 con base Decal trovava applicazione nell’uscita video, nella separazione dei sincronismi, nell’amplificazione del controllo automatico di guadagno e nell’amplificazione audio a frequenza intermedia.

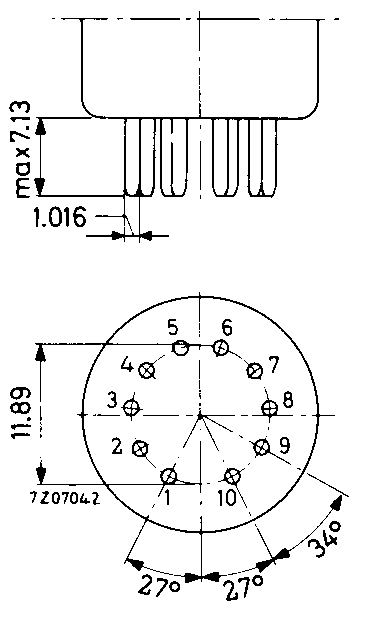

La figura meccanica quota una corona di 11,89 mm, pin da 1,016 mm e sporgenza massima di 7,13 mm. La quota della corona è riferita agli estremi della circonferenza; i centri dei pin più vicini sono sfalsati rispetto a tali estremi. Per il diametro dei pin non viene aggiunta una tolleranza assente dalla tavola.

Gli intervalli ordinari sono di 34 gradi, mentre lo spazio fra i pin ai due lati del riferimento è di 54 gradi, mostrato come due semisettori da 27 gradi. Dal cerchio si ricavano i rispettivi interassi nominali, riportati come calcolati. Il semplice conteggio dieci non giustifica un passo uniforme di 36 gradi.

La PFL200 ha diametro massimo del bulbo di 22,2 mm, lunghezza massima del corpo di 71,4 mm e lunghezza complessiva massima di 78,5 mm. Queste misure della valvola restano separate dai parametri della base: sottrarre due massimi indipendenti non stabilisce una nuova lunghezza dei pin.

Come i Compactron a dodici pin, il B10B permetteva di riunire più sezioni nello stesso involucro, con dimensioni e accoppiamenti differenti. Resta distinto dal Noval con contatto centrale aggiunto, dai ricevitori CRT e dalle altre famiglie a dieci collegamenti.
