Coassiale tipo 6299 a 4 contatti

Dati meccanici, immagini e riferimenti disponibili nell’archivio EnryLab.

Dati essenziali

Sigla di riferimento
COAXIAL-6299
Posizioni di contatto
4

Dimensioni meccaniche

Tutte le quote lineari sono in millimetri e descrivono la base maschio della valvola. Non sono diametri dei fori del portavalvola.

Il cerchio dei pin passa per i loro centri. L’interasse è la distanza rettilinea fra due centri adiacenti. Il simbolo ≈ indica un valore calcolato dalla geometria nominale; ± indica una tolleranza, le parentesi riportano i limiti e ≤ un massimo.

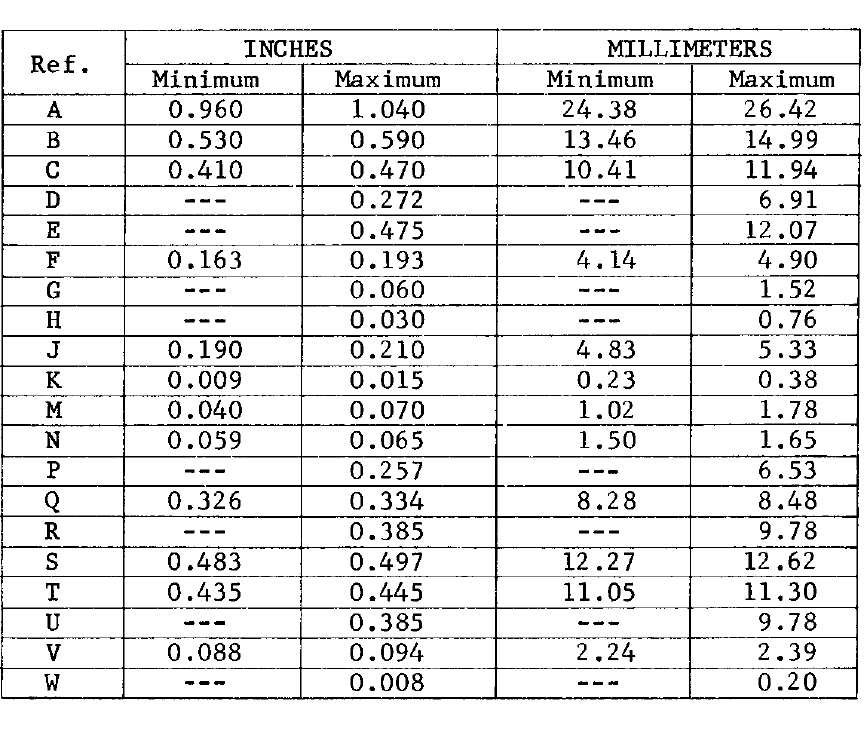

ParametroValore (mm)Dettaglio
Base della valvola
Diametro del contatto anodico2,2352–2,3876Quota indicata nel disegnoVedi dettaglio 1Vedi dettaglio 2
Diametro del contatto di griglia12,2682–12,6238Quota indicata nel disegnoVedi dettaglio 1Vedi dettaglio 2
Diametro del corpo cilindrico della griglia11,049–11,303Quota indicata nel disegnoVedi dettaglio 1Vedi dettaglio 2
Diametro del contatto catodico8,2804–8,4836Quota indicata nel disegnoVedi dettaglio 1Vedi dettaglio 2
Diametro del contatto del riscaldatore1,4986–1,651Quota indicata nel disegnoVedi dettaglio 1Vedi dettaglio 2

Approfondimento

L’interfaccia della famiglia 6299 comprende quattro superfici di contatto coassiali. Per identificarla occorre seguire le superfici effettivamente ricevute dallo zoccolo, senza contare ogni elemento visibile dell’involucro come un contatto.

Il terminale del getter, quando presente, non è un quinto contatto dello zoccolo. La geometria dell’accoppiamento inferiore resta distinta dalle altre parti della valvola.

Il termine coassiale comprende costruzioni diverse e non stabilisce da solo la compatibilità. Per identificare questa famiglia servono disposizione, quote e riferimenti assiali della 6299; le altre basi coassiali rimangono distinte.

Il terminale anodico ha diametro compreso fra 2,2352 e 2,3876 mm; quello del riscaldatore fra 1,4986 e 1,651 mm. La superficie comune a catodo e a un capo del riscaldatore misura 8,2804–8,4836 mm. Le posizioni assiali differenti fanno parte dell’accoppiamento e non sono descrivibili con un solo interasse.

Il gruppo di griglia presenta diametro esterno di 12,2682–12,6238 mm e corpo cilindrico di 11,049–11,303 mm. Sono due tratti dello stesso gruppo, da distinguere quando si confronta il ricevitore. Il riferimento assiale è il piano indicato sul gruppo di griglia.

Il terminale del getter non deve essere impiegato per connessioni in continua o a radiofrequenza. Anche il calibro di allineamento ha quote proprie: i suoi diametri non sostituiscono quelli della valvola.

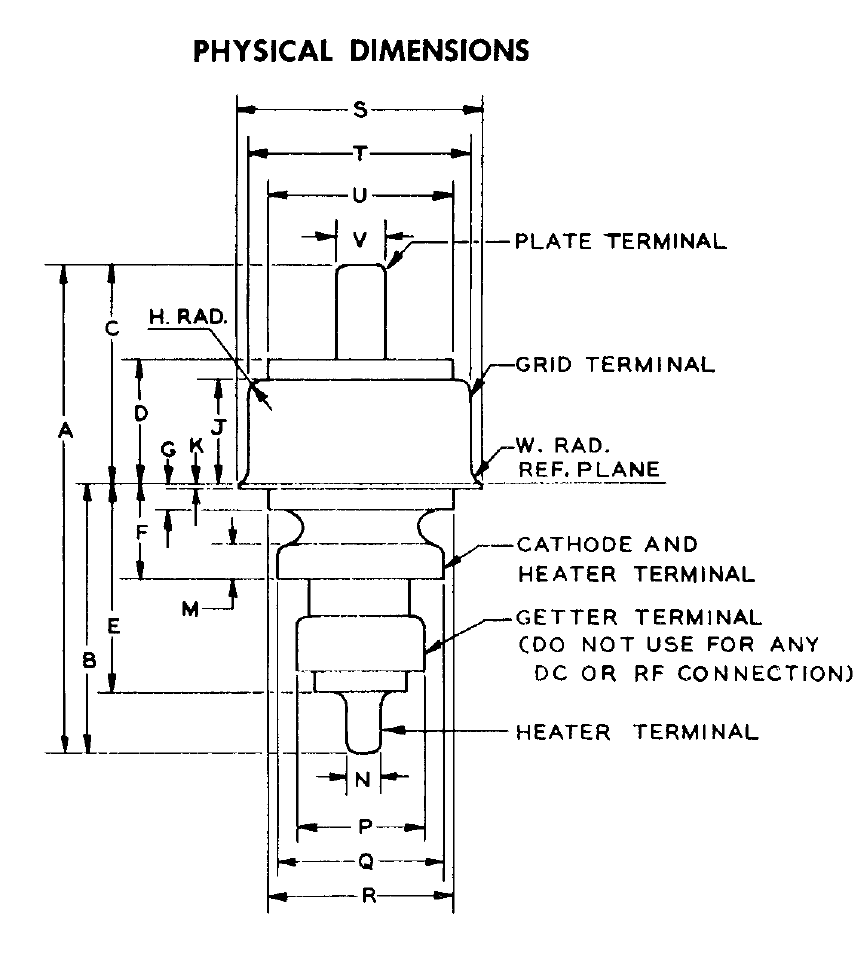

Disegni tecnici

I disegni mostrano orientamento e geometria. I collegamenti accanto alle quote aprono il dettaglio disponibile.

Foto ed esempi

Valvole collegate nell’archivio

Totale denominazioni collegate: 3
