Super Giant QBL5/3500 a 4 contatti

Dati meccanici, immagini e riferimenti disponibili nell’archivio EnryLab.

Dati essenziali

Sigla di riferimento
SUPER-GIANT-QBL4
Posizioni di contatto
4

Dimensioni meccaniche

Tutte le quote lineari sono in millimetri e descrivono la base maschio della valvola. Non sono diametri dei fori del portavalvola.

Il cerchio dei pin passa per i loro centri. L’interasse è la distanza rettilinea fra due centri adiacenti. Il simbolo ≈ indica un valore calcolato dalla geometria nominale; ± indica una tolleranza, le parentesi riportano i limiti e ≤ un massimo.

ParametroValore (mm)Dettaglio
Base della valvola
Interasse della coppia laterale≈ 40 ± 2Valore calcolatoVedi dettaglio
Interasse della coppia assiale≈ 30 ± 2Valore calcolatoVedi dettaglio

Approfondimento

La famiglia Super Giant impiegata dalla QBL5/3500 comprende quattro posizioni inferiori asimmetriche organizzate in due coppie opposte con interassi differenti. Anche la Amperex 6076 permette il confronto di questa disposizione.

Il sistema Philips comprende il piedistallo isolante 40635 e le pinze 40634. L’accoppiamento inferiore è privo di baionetta; connessione anulare della griglia schermo e connessione anodica restano separate dai quattro contatti ricevuti dal supporto.

Il termine Super Giant non comprende automaticamente la variante a cinque pin B5K, una costruzione con guscio metallico o la Super Jumbo. Il ricevitore inferiore comune non rende uguali gli altri collegamenti e le condizioni di installazione.

I disegni conservati mostrano la parte maschio e i particolari del sostegno. Le distanze rappresentate servono a distinguere la geometria della famiglia e non vengono trasformate in diametri dei contatti femmina. Anche un’omonimia di sigla della valvola deve essere risolta prima di utilizzare una scheda come prova meccanica.

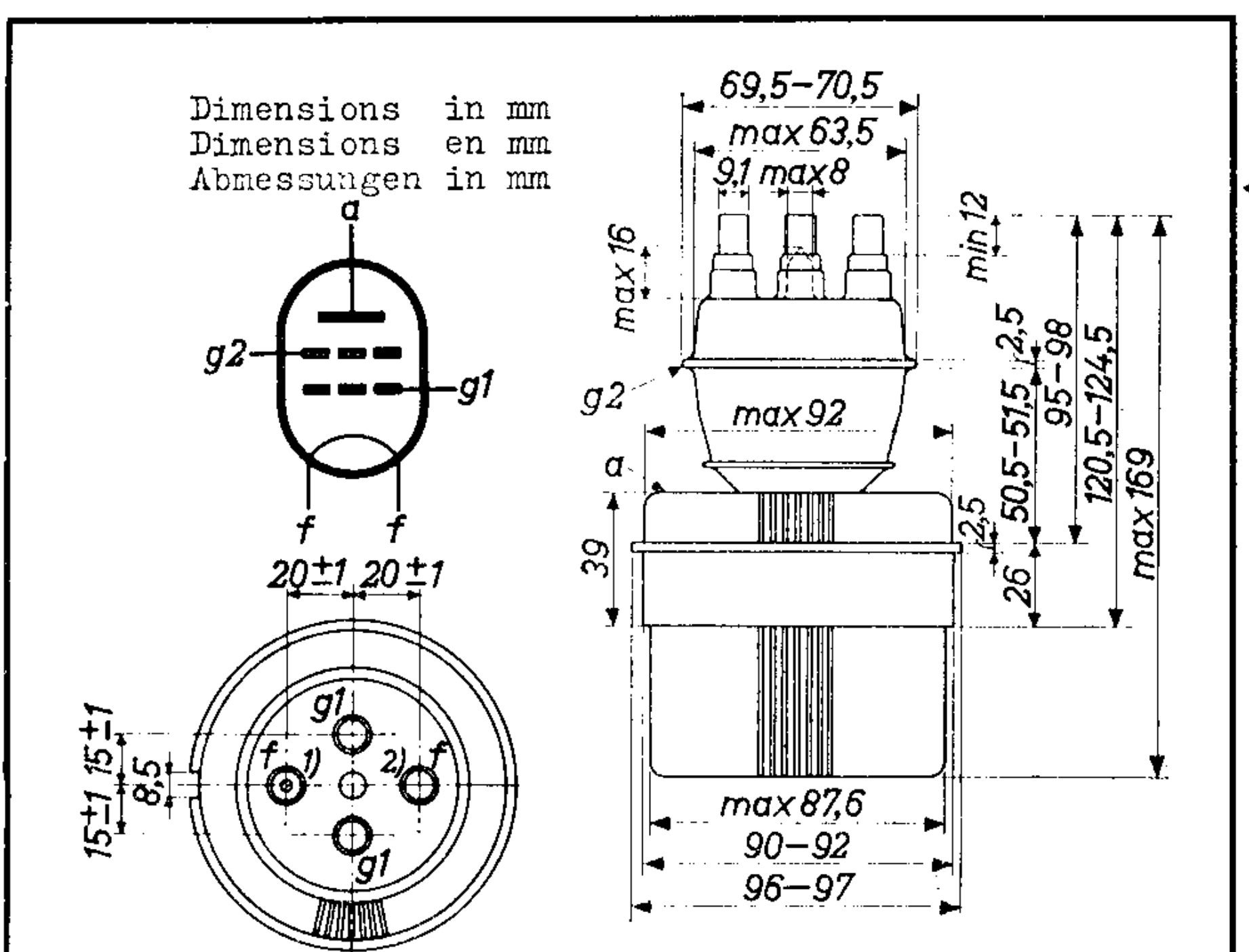

Nella QBL5/3500 i terminali del filamento si trovano su due lati opposti, ciascuno a 20 ±1 mm dal riferimento centrale; i due terminali della griglia controllo sono sull’altro asse, ciascuno a 15 ±1 mm. Sommando esplicitamente le quote si ottengono interassi nominali di 40 e 30 mm, con limiti rispettivamente di 38–42 e 28–32 mm nel caso di accumulo delle tolleranze. Non sono diametri di una corona circolare.

Il terminale di filamento marcato 0 fornisce un riferimento visibile; l’altro è previsto per il collegamento del ritorno anodico. Sopra 30 MHz devono essere usati entrambi i terminali della griglia controllo. La duplicazione della connessione alla stessa griglia è quindi una caratteristica funzionale della disposizione.

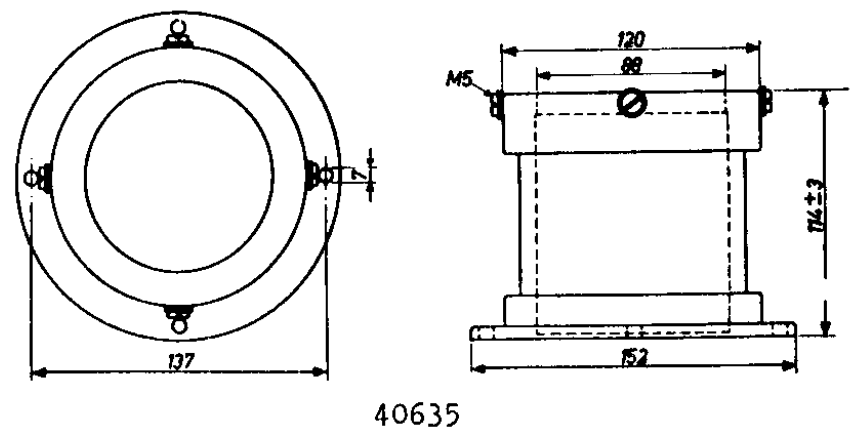

Il piedistallo isolante 40635 sostiene il gruppo; la griglia schermo impiega l’anello 40622. Il montaggio della QBL5/3500 è verticale, con l’anodo in alto o in basso. Supporto, pinze, anello e terminale anodico rimangono componenti distinti, anche quando concorrono alla stessa installazione.

Disegni tecnici

I disegni mostrano orientamento e geometria. I collegamenti accanto alle quote aprono il dettaglio disponibile.

Foto ed esempi

Valvole collegate nell’archivio

Totale denominazioni collegate: 7
