电子管管座

技术档案 · 电子管管座

欧式 Q 七脚

EnryLab 档案中的机械数据、图片和参考资料。

所有线性尺寸均以毫米表示，描述电子管管基及其插针，并非管座插孔的直径。

引脚分布圆经过各插针的中心。相邻引脚中心距是两个相邻中心之间的直线距离。≈ 表示根据标称几何尺寸计算的值；± 表示公差，括号内为极限值，≤ 表示最大值。

触点中心距不均匀。不同尺寸组和结构变型分别列出。

欧式 Q 结构有七个非对称引脚，5 号脚位于中央。五个接线端直径为 3.2 mm、长度为 17 mm；6、7 号两个粗脚直径为 4.2 mm、长度为 20.5 mm。直径及长度差异都属于识别特征。

1、4 号脚相距 22 mm，2–3 号一对的垂直中心距为 20 mm，6–7 号一对则为 16 mm。因此，七脚不代表整圆均分，也不对应单一中心距。

水平尺寸进一步明确布局：1 号脚至中央 5 号为 11 mm，至 2、3 号所在直线为 16.5 mm，至 6、7 号所在直线为 3 mm。最后一项是水平偏移，不是 1、6 号脚之间的直线中心距。

这些尺寸没有经过核实的公差。对照管基与管座时须采用正确视角，避免编号镜像。公头接线端直径与母座弹簧尺寸不自动相同。

B7G、Septar 及美式七触点系列保留各自几何结构。Q 的中央触点只是实际位置，并非通用电气功能；它及其他引脚的连接取决于具体电子管。

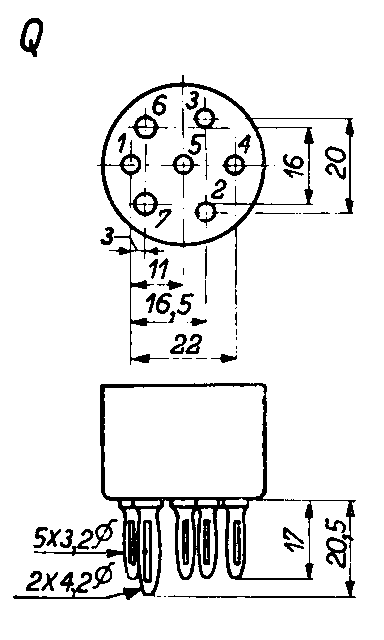

图纸显示方向和几何结构。点击尺寸旁的链接可查看相应详情。
