← Cerca uno zoccoloJumbo three-contact pin-and-blade socket
Dati meccanici, immagini e riferimenti disponibili nell’archivio EnryLab.
Dati essenziali
- Sigla di riferimento
- JUMBO-PIN-BLADE-3
- Posizioni di contatto
- 3
Dimensioni meccaniche
Tutte le quote lineari sono in millimetri e descrivono la base maschio della valvola. Non sono diametri dei fori del portavalvola.
Il cerchio dei pin passa per i loro centri. L’interasse è la distanza rettilinea fra due centri adiacenti. Il simbolo ≈ indica un valore calcolato dalla geometria nominale; ± indica una tolleranza, le parentesi riportano i limiti e ≤ un massimo.
| Parametro | Valore (mm) | Dettaglio |
|---|---|---|
| Base della valvola | ||
| Diametro dei pin | 7,9375 | Quota indicata nel disegnoVedi dettaglio |
| Lunghezza dei pin | 24,60625 | Quota indicata nel disegnoVedi dettaglio |
| Seminterasse laterale | 17,4625 | Quota indicata nel disegnoVedi dettaglio |
| Larghezza dei contatti laterali | 19,05 | Quota indicata nel disegnoVedi dettaglio |
| Spessore del contatto terminale | 3,175 | Quota indicata nel disegnoVedi dettaglio |
| Diametro del corpo della base | 66,675 | Quota indicata nel disegnoVedi dettaglio |
| Interasse della coppia laterale | ≈ 34,925 | Valore calcolatoVedi dettaglio |
Approfondimento
Questa famiglia da trasmissione impiega tre contatti inferiori: due serraggi per contatti tondi e uno per un contatto a lama. La forma diversa delle superfici distingue la costruzione dalle grandi basi con quattro piedini e baionetta.
Nel 1941 il supporto inferiore RCA UT1085 era destinato a 204-A, 849, 851 e 869-A. Il connettore superiore UT1086 è un componente separato e non costituisce una quarta sede dello zoccolo inferiore.
Nel 1943 il gruppo RCA 9938 era previsto per 204-A, 849 e 861. Gli altri gruppi di montaggio restano prodotti distinti; condizioni elettriche e termiche dipendono dalla singola valvola anche quando il supporto inferiore è condiviso.
Il gruppo storico del 1941 era destinato a valvole da 250 watt e impiegava isolamento in porcellana bianca smaltata e contatti elastici cadmiati. Sono caratteristiche del prodotto dell’epoca, non prescrizioni per materiali o trattamenti di un ricambio moderno. I serraggi del supporto inferiore restano distinti dal connettore superiore.
Le dimensioni di altri supporti, compresi quelli a baionetta, non si estendono a questa costruzione. Il numero commerciale identifica un prodotto specifico, non ogni esecuzione storica della famiglia.

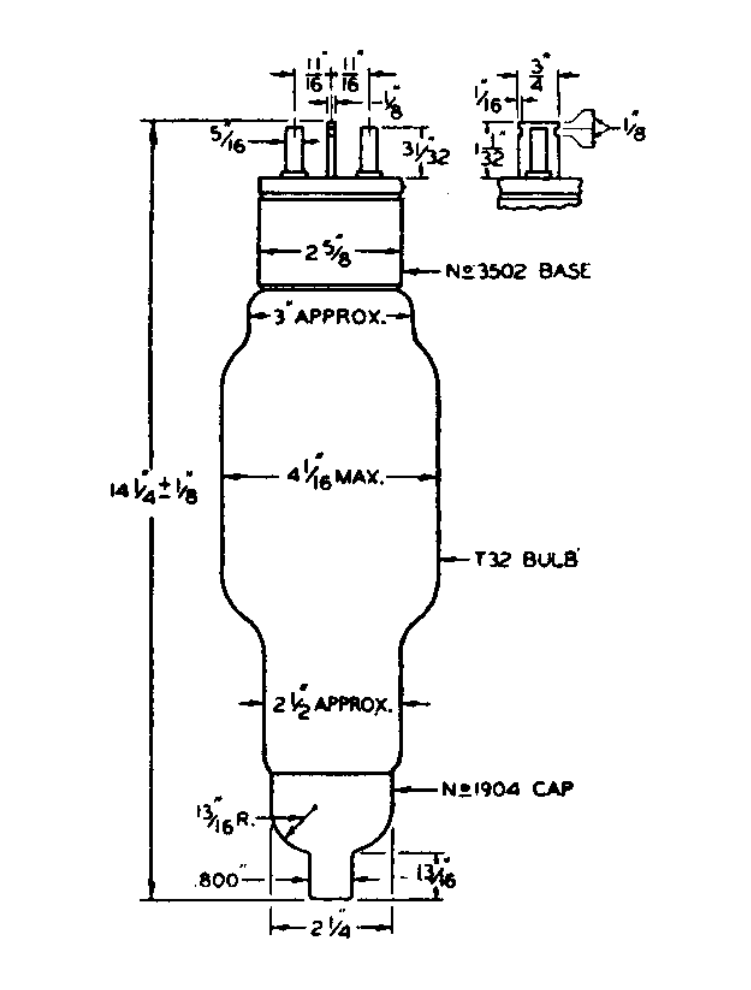

Nella base 3502 della 204-A i due terminali tondi hanno diametro nominale di 7,9375 mm e sporgenza di 24,60625 mm. Ciascuno dista 17,4625 mm dall’asse della lama centrale; l’interasse complessivo della coppia è quindi di 34,925 mm, calcolato sommando le due quote.
La lama centrale ha larghezza di 19,05 mm e un ingombro frontale indicato di 3,175 mm. Il corpo della base ha diametro nominale di 66,675 mm. Sono quote di questa esecuzione, prive di una tolleranza generale dichiarata, e restano separate dal cappuccio anodico all’estremità opposta della valvola.
Disegni tecnici
I disegni mostrano orientamento e geometria. I collegamenti accanto alle quote aprono il dettaglio disponibile.
Foto ed esempi
Valvole collegate nell’archivio
Totale denominazioni collegate: 167
