Noval (B9A)

Mechanische Daten, Abbildungen und Referenzen aus dem EnryLab-Archiv.

Technische Eckdaten

Kennzeichnung
B9A
Kontaktpositionen
9

Mechanische Abmessungen

Alle Längenmaße sind in Millimetern angegeben und beschreiben den Röhrensockel mit seinen Stiften. Sie sind keine Durchmesser der Aufnahmebohrungen in der Fassung.

Der Teilkreis verläuft durch die Stiftmitten. Der Stiftabstand ist der geradlinige Abstand zwischen benachbarten Mitten. ≈ kennzeichnet einen aus der Nenngeometrie berechneten Wert, ± eine Toleranz, Klammern die Grenzwerte und ≤ einen Höchstwert.

MaßWert (mm)Detail
Röhrensockel · Maßsatz 1
Durchmesser des Stiftteilkreises11,9In der Zeichnung angegebenes MaßDetail ansehen
Abstand benachbarter Stifte (normaler Schritt)≈ 3,677Berechneter WertDetail ansehen
Stiftdurchmesser1,02 ± 0,05In der Zeichnung angegebenes MaßDetail ansehen
Stiftlänge≤ 7,15In der Zeichnung angegebenes MaßDetail ansehen
Durchmesser des Sockelkörpers≤ 22In der Zeichnung angegebenes MaßDetail ansehen
Röhrensockel · Maßsatz 2
Durchmesser des Stiftteilkreises11,89In der Zeichnung angegebenes MaßDetail ansehen
Stiftdurchmesser1,016In der Zeichnung angegebenes MaßDetail ansehen
Stiftlänge≤ 7,13In der Zeichnung angegebenes MaßDetail ansehen

Hintergrund

Der Novalsockel B9A ist der neunpolige Sockel vieler Ganzglasröhren aus der Zeit nach dem Zweiten Weltkrieg. Zu dieser Familie gehören beispielsweise ECC81, ECC82, ECC83, EL84 und EZ81: Röhrentypen mit unterschiedlichen Aufgaben, aber derselben mechanischen Schnittstelle. Die Familie lässt sich daher sowohl an einzelnen Röhren als auch in Empfänger- und Verstärkerchassis sinnvoll erkennen; die Sockelbezeichnung allein bestimmt jedoch weder den Röhrentyp noch dessen elektrische Anschlüsse.

Die Stifte sind auf einem Kreis mit einem regulären Winkelschritt von 36 Grad angeordnet. Die neun Positionen lassen zwischen dem ersten und dem neunten Stift eine größere Lücke frei. Diese dient als Einsteckorientierung, sodass kein zentraler Führungszapfen erforderlich ist. Die Zeichnungen dieser Familie zeigen den Röhrensockel von unten. Beim Vergleich mit einer Röhrenfassung muss die Blickrichtung beachtet werden, denn bei der Ansicht von oben kehrt sich die scheinbare Reihenfolge der Anschlüsse um.

Die mechanische Bezugszeichnung nennt einen Teilkreisdurchmesser von 11,9 mm und Stiftdurchmesser von 1,02 ±0,05 mm, also von 0,97 bis 1,07 mm. Aus der Nenngeometrie ergibt sich zwischen zwei regulär benachbarten Positionen ein Achsabstand von ungefähr 3,677 mm. Dieser Abstand ist die geradlinige Entfernung zwischen den Mittelpunkten, weder der Kreisdurchmesser noch der Abstand über die größere Lücke hinweg. Der in derselben Zeichnung angegebene maximale Stiftüberstand beträgt 7,15 mm.

Eine weitere dargestellte Ausführung weist einen Teilkreis von 11,89 mm, Stifte von 1,016 mm und einen maximalen Überstand von 7,13 mm auf. Die Maße beziehen sich jeweils auf die zugehörige Bauform: Unterschiedliche Rundungen begründen keine zusätzlichen Toleranzen. Auch das Grenzmaß von 22 mm für die äußere Sockelabmessung ist vom Durchmesser des Kontaktteilkreises zu unterscheiden.

Seit den fünfziger Jahren entwickelte sich B9A zu einem verbreiteten Sockel für Ganzglasröhren, häufig mit röhrenförmigen Glaskolben von etwa 20 mm Durchmesser. Mullard stellte 1953 die ECH81 vor und betonte dabei die Vorliebe militärischer Dienststellen für diesen Sockel. Das war eine Werbeaussage zu diesem Produkt und keine militärische Zulassung, die für jede Novalröhre gilt.

Ähnliche Namen und jeweils neun Stifte machen Noval, Novar und Magnoval nicht austauschbar. Auch neunpolige Bauformen mit zentraler Verriegelung sowie die Schnittstelle E10-73, die den neun äußeren Kontakten einen mittleren Kontakt hinzufügt, sind davon zu unterscheiden. Zum Erkennen eines B9A müssen Anordnung, Orientierung und Maße verglichen werden. Beim Austausch einer Röhre sind zusätzlich die Anschlussbelegung, die Spannungen und die elektrischen Eigenschaften des konkreten Typs erforderlich.

Technische Zeichnungen

Die Zeichnungen zeigen Ausrichtung und Geometrie. Die Links neben den Maßen öffnen das verfügbare Detail.

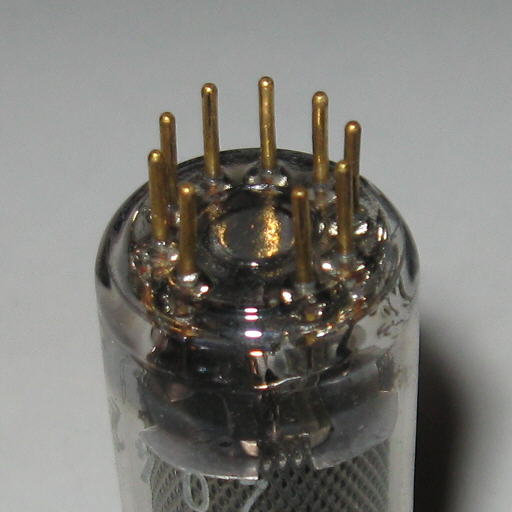

Fotos und Beispiele

Zugeordnete Röhren im Archiv

Verknüpfte Typenbezeichnungen insgesamt: 2.653
