Noval (B9A)

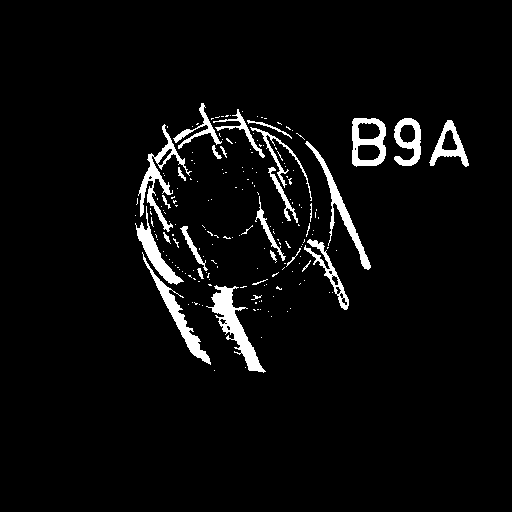

La Noval B9A es la base de nueve pines utilizada por muchas válvulas de construcción íntegramente de vidrio de la posguerra. Entre los ejemplos de esta familia figuran ECC81, ECC82, ECC83, EL84 y EZ81: tipos con funciones diferentes que comparten la misma interfaz mecánica. Por ello, resulta útil reconocerla tanto en válvulas sueltas como en chasis de receptores y amplificadores; la designación de la base, por sí sola, no identifica la válvula ni sus conexiones eléctricas.

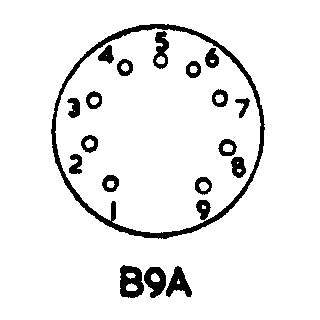

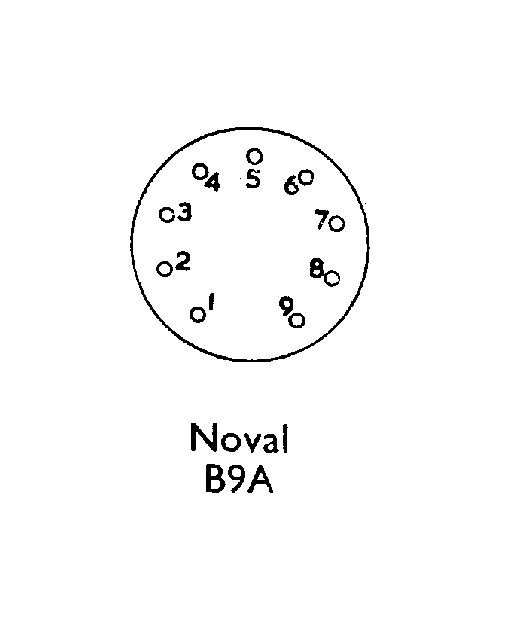

Los pines se distribuyen sobre una circunferencia con un paso angular ordinario de 36 grados. Las nueve posiciones dejan un espacio mayor entre el primer y el noveno pin: esta separación sirve como referencia de inserción sin necesidad de una guía central. Los dibujos de la familia representan la base vista desde abajo. Al compararlos con el zócalo receptor hay que respetar el sentido de observación, ya que la vista desde arriba invierte el orden aparente de los terminales.

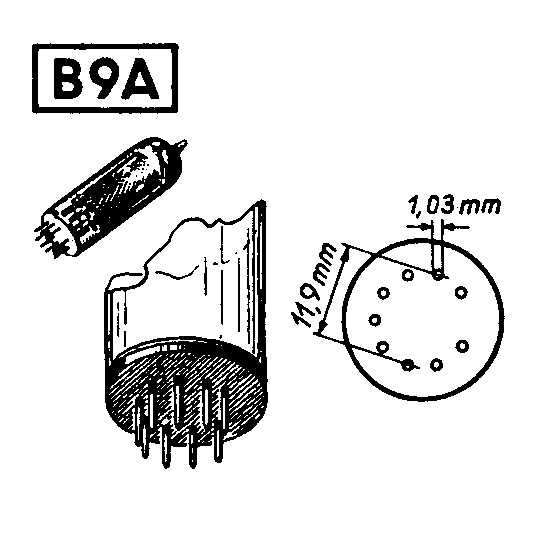

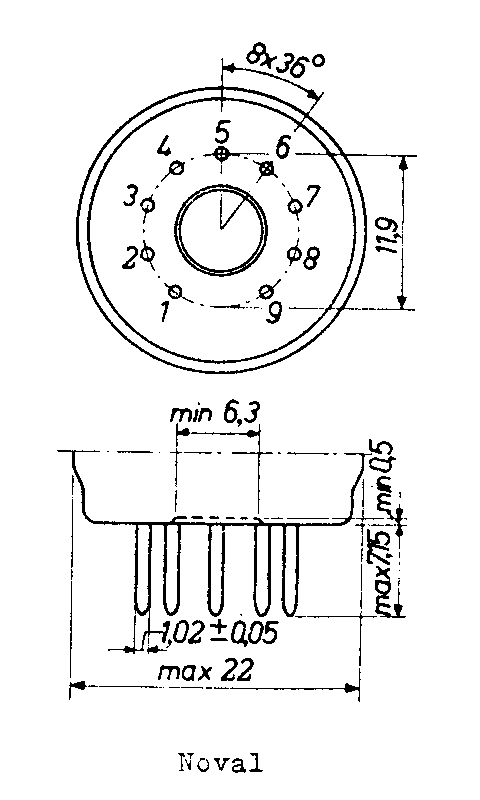

El dibujo mecánico de referencia indica un diámetro de la circunferencia de centros de 11,9 mm y pines de 1,02 ±0,05 mm, es decir, de 0,97 a 1,07 mm. De la geometría nominal se obtiene una distancia entre centros de aproximadamente 3,677 mm entre dos posiciones adyacentes ordinarias. Esta distancia es el segmento recto entre los centros, no el diámetro de la circunferencia ni el paso a través del espacio mayor. La longitud máxima de los pines que sobresale de la base, indicada en ese mismo dibujo, es de 7,15 mm.

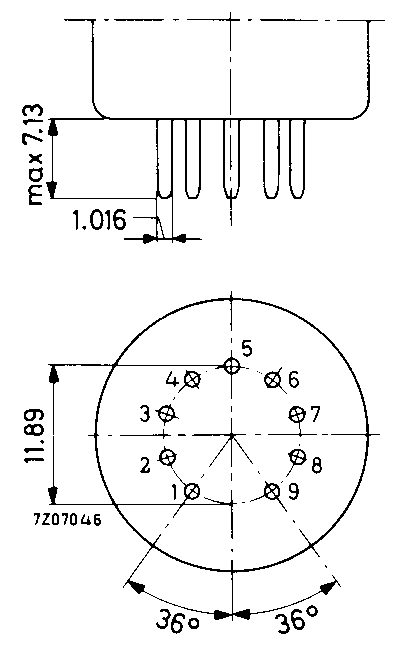

Otra versión representada presenta una circunferencia de 11,89 mm, pines de 1,016 mm y una longitud saliente máxima de 7,13 mm. Las dimensiones corresponden siempre a su propia construcción: las diferencias de redondeo no definen tolerancias adicionales. El límite de 22 mm para la dimensión exterior de la base también es distinto del diámetro de la circunferencia de los contactos.

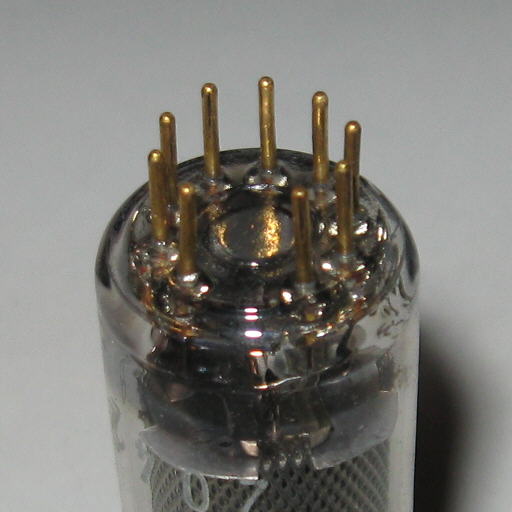

A partir de los años cincuenta, la B9A se convirtió en una base de uso habitual para válvulas de construcción íntegramente de vidrio, frecuentemente con ampollas tubulares de unos 20 mm de diámetro. En 1953, Mullard presentó la ECH81 destacando la preferencia de los servicios militares por esta base. Se trataba de una afirmación comercial sobre ese producto, no de una homologación militar válida para todas las válvulas Noval.

La semejanza del nombre y la presencia de nueve pines no hacen intercambiables las bases Noval, Novar y Magnoval. También son distintas las construcciones de nueve contactos con retención central y la interfaz E10-73, que añade un contacto central a los nueve periféricos. Para reconocer una B9A hay que comparar disposición, orientación y dimensiones; para sustituir una válvula también se necesitan las conexiones de sus pines, las tensiones y las características eléctricas del tipo concreto.
