Новаль (B9A)

Noval B9A — девятиштырьковый цоколь многих цельностеклянных ламп послевоенного периода. К этому семейству относятся, например, ECC81, ECC82, ECC83, EL84 и EZ81: лампы разного назначения с общим механическим интерфейсом. Поэтому умение распознавать это семейство полезно как при осмотре отдельных ламп, так и при работе с шасси приёмников и усилителей. Однако само обозначение цоколя не определяет ни тип лампы, ни её электрические соединения.

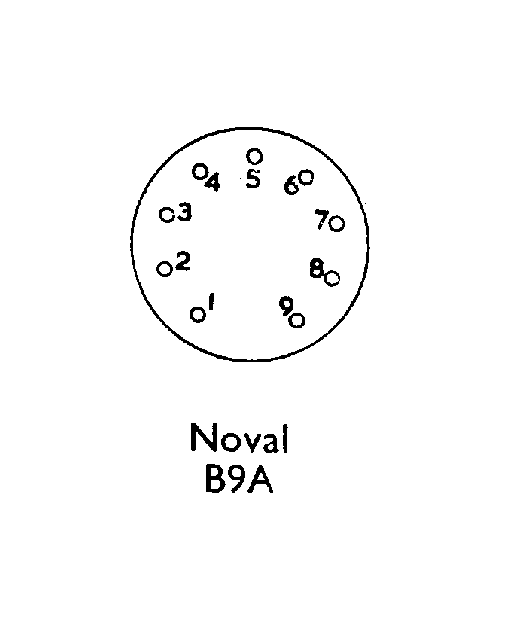

Штырьки расположены по окружности с обычным угловым шагом 36 градусов. Девять позиций оставляют увеличенный промежуток между первым и девятым штырьками: он задаёт ориентацию при установке без центрального направляющего выступа. На чертежах семейства цоколь показан снизу. При сравнении с ламповой панелью необходимо учитывать направление взгляда: при переходе к виду сверху видимый порядок выводов меняется на обратный.

На опорном механическом чертеже указан диаметр окружности центров штырьков 11,9 мм и диаметр штырьков 1,02 ±0,05 мм, то есть от 0,97 до 1,07 мм. Из номинальной геометрии получается межосевое расстояние около 3,677 мм между двумя обычными соседними позициями. Это прямолинейное расстояние между центрами, а не диаметр окружности и не шаг через увеличенный промежуток. На том же чертеже максимальная выступающая длина штырьков составляет 7,15 мм.

У другого показанного исполнения диаметр окружности составляет 11,89 мм, диаметр штырьков — 1,016 мм, а их максимальная выступающая длина — 7,13 мм. Каждый набор размеров относится к своей конструкции: различия в округлении не задают дополнительных допусков. Предельный габарит цоколя 22 мм также следует отличать от диаметра окружности расположения контактов.

С пятидесятых годов B9A стал распространённым цоколем цельностеклянных ламп, часто с трубчатым баллоном диаметром около 20 мм. В 1953 году Mullard представляла ECH81, подчёркивая предпочтение военных ведомств в пользу этого цоколя. Это было коммерческое описание конкретного изделия, а не военная аттестация, распространяющаяся на любую лампу Noval.

Сходство названий и наличие девяти штырьков не делают Noval, Novar и Magnoval взаимозаменяемыми. От них отличаются и девятиконтактные конструкции с центральной фиксацией, и интерфейс E10-73, в котором к девяти периферийным контактам добавлен центральный. Для распознавания B9A необходимо сравнить расположение выводов, ориентацию и размеры. Для замены лампы дополнительно нужны цоколёвка, напряжения и электрические характеристики конкретного типа.
