Британский 4-штырьковый (B4)

Британский B4 — четырёхштырьковый цоколь с асимметричной схемой. Два контакта стоят рядом поперёк, остальные занимают разные позиции на оси цоколя. Такая геометрия отличает семейство от общего понятия четырёхштырьковой лампы. Это не американский UX4 и не автоматически любая европейская четырёхконтактная конструкция.

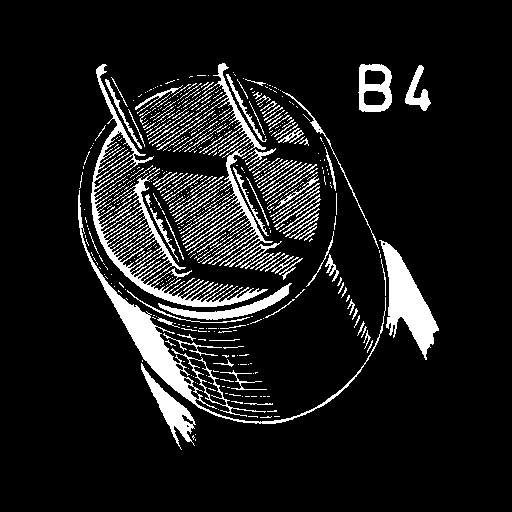

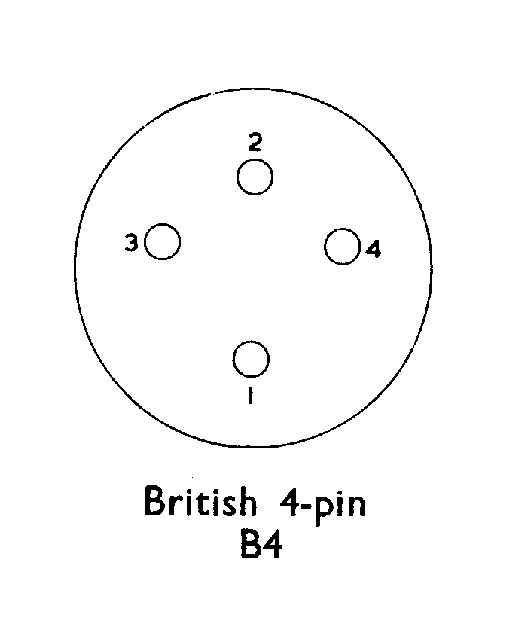

История B4 связана с высоковакуумной лампой, появившейся во Франции в 1915 году, и последующим британским R Type. Исходная схема предусматривала анод на штырьке 1, сетку на 2 и накал на 3 и 4. Это историческая схема, а не универсальная цоколёвка: в семействе существуют и другие правила нумерации.

История конструкции включает цоколи с металлической гильзой и формованные, обычно бакелитовые: латунь без покрытия или с покрытием, версии Marconi-Osram с центральной канавкой и формованные цоколи поздних типов. Среди особенностей — укороченные штырьки накала у некоторых Ediswan, дополнительные контакты трёхнитевых типов Nelson и боковой винт, соединённый с сопротивлением накала серии Cossor Wuncell. Эти варианты требуют отдельных механических описаний.

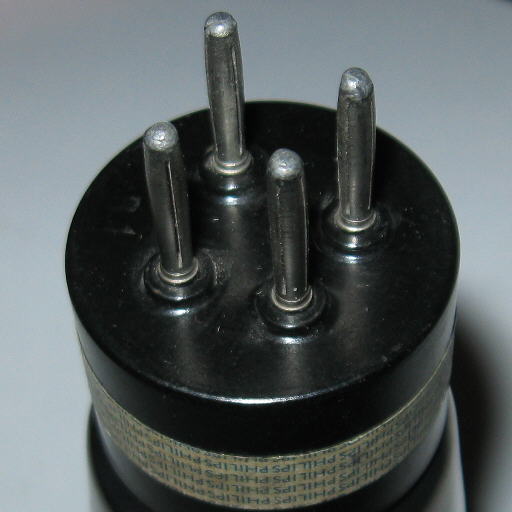

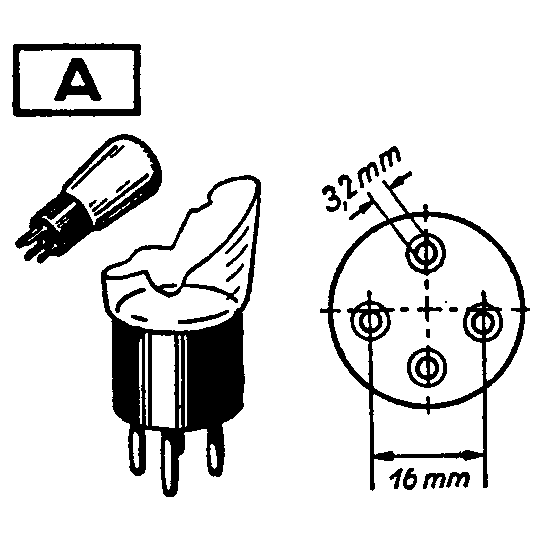

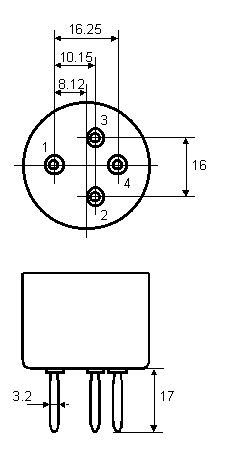

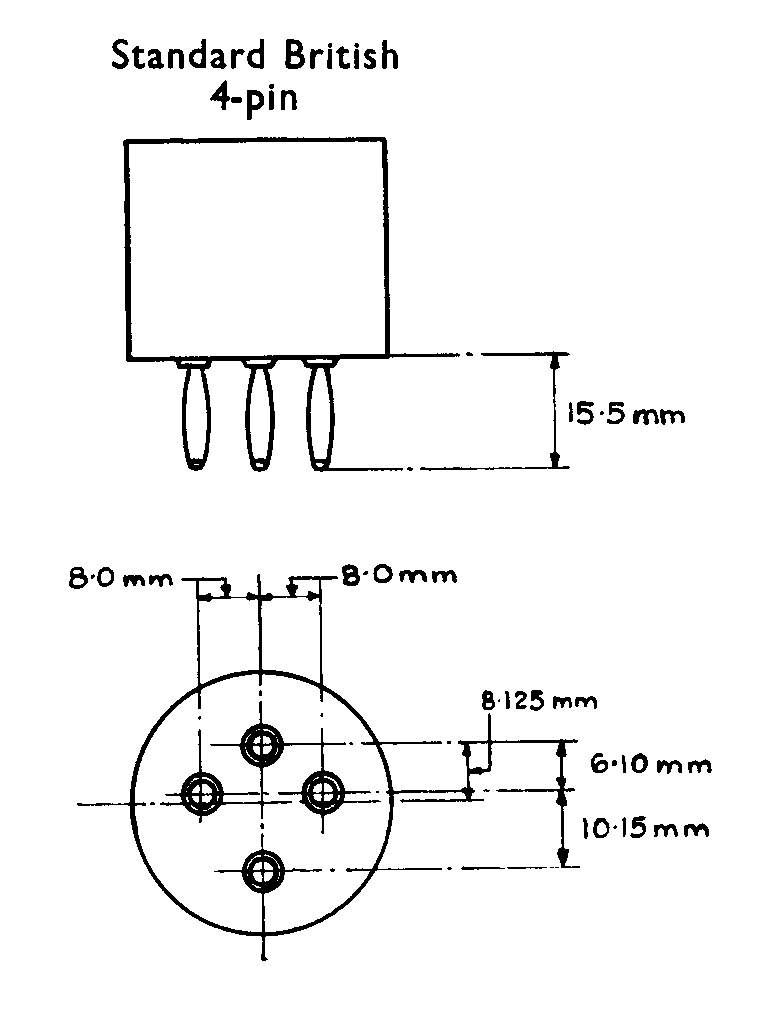

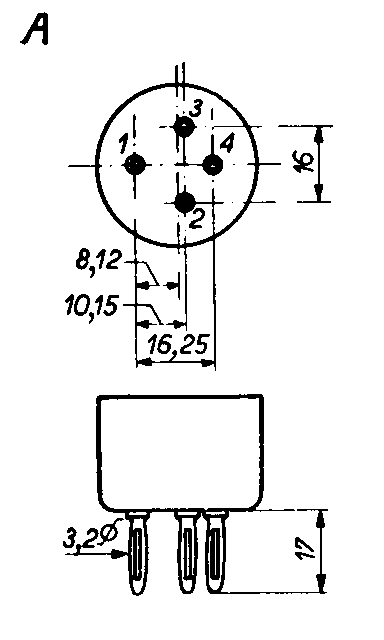

Размеры требуют той же осторожности. Два чертежа указывают диаметр штырьков 3,2 мм, длину 17 мм и расстояние 16,25 мм для боковой пары; другая пара имеет расстояние 16 мм. Чертёж Standard British вместо этого задаёт длину 15,5 мм, боковые половинные межосевые расстояния 8 мм и осевые размеры 8,125, 6,10 и 10,15 мм. Заявленного допуска, позволяющего объединить все эти размеры в один эквивалентный набор, нет.

Поэтому в размерном описании эти сведения сохраняются отдельно по чертежам. Семейству не присваивается ни диаметр окружности штырьков, ни единый шаг между соседними выводами: расположение нерегулярно, и такие поля вводили бы в заблуждение. Для определения полезнее диаметр выводов, расстояния на одном виде и сравнение с показанным вариантом. Даже диаметр изоляционного корпуса нельзя получить измерением пикселей изображения без надёжного масштаба.

Некоторые лампы добавляют боковой или верхний вывод, сохраняя нижний четырёхконтактный интерфейс. Внешнее соединение не становится автоматически пятой позицией B4. Показателен пример требований GPO к CV1636 и CV1637: оба типа восходят к прототипу LS5, но для них предписаны соответственно B4 и байонетный BC4. Общий прототип или электрическое родство не отменяет явно указанного различия цоколей.

PX4, PM2 и L410 входят в число связанных типов. Они помогают понять семейство, но не заменяют проверку конкретной конструкции. При механическом выборе или поиске по размерам необходимо сохранять вариант; для монтажа и электрического применения по-прежнему нужны данные отдельной лампы.
